Энкодер VLS-60 Netzer
Общее описание VLS-60 Netzer
Абсолютный емкостной энкодер VLS-60 представляет собой модульную конструкцию без подшипникового узла и корпуса. Платы выполнены в виде колец, общая высота которых составляет всего 6 мм, что значительно упрощает интеграцию в устройства с ограниченным пространством. Ротор энкодера предназначен для посадки на вал диаметром 25 мм. Энкодер работает в широком диапазоне температур от -55°С до +105°С, с опцией расширения диапазона до -55°С до +125°С при дополнительных условиях. Выходные сигналы SSI или BiSS-C. Разрешение энкодера до 20 бит. Точность системы до ±0.010°.
Угловой энкодер VLS-60 Netzer. Особенности конструкции

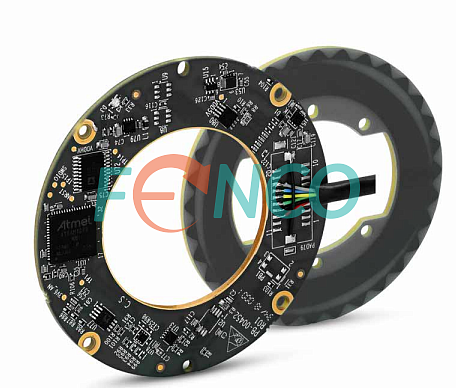

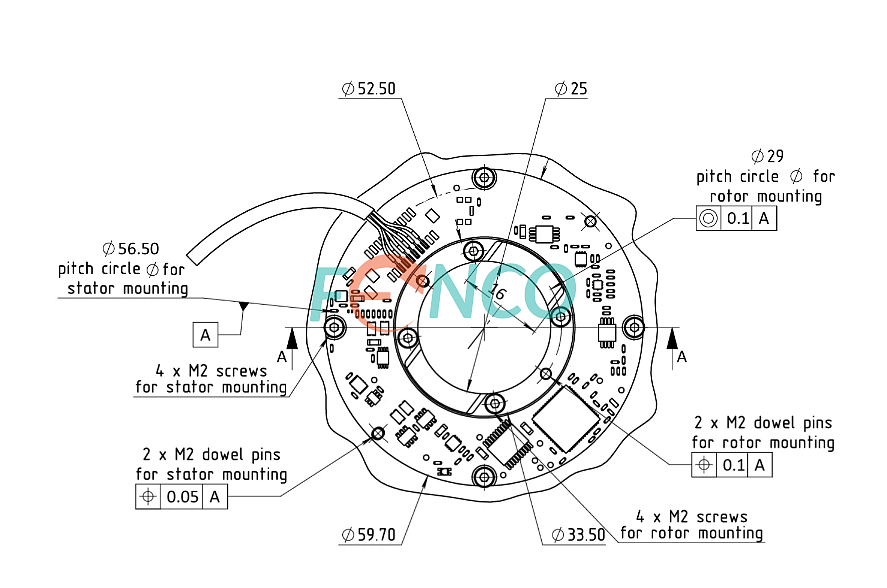

Энкодер VLS-60 имеет бесконтактный принцип работы и конструктивно состоит из двух плат: статора и ротора. Габариты датчика подходят под общепромышленные требования: диаметр - 60 мм, высота - 6 мм. Конструктивное исполнение с полым валом: внутренний диаметр ротора - 25 мм. Датчик не имеет подшипникового узла и корпуса. При монтаже необходимо обеспечить зазор между ротором и статором в размере 0,6 мм или ±0,3 мм. Подключение к электрической сети осуществляется с помощью разъема, размещенного на плате статора.
Электрические параметры, выходные интерфейсы, разрешающая способность
Напряжение питания - 5 В ± 5%. Разрешение энкодера в стандартном исполнении - 18 или 20 бит. Возможные интерфейсы вывода сигнала: BiSS-C или SSI, двоичный код.
Применение VLS 60 Netzer:
Емкостной кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- робототехнике
- космическом оборудовании
- медицинском оборудовании
- общепромышленной автоматизации
- и др.
Купить абсолютный емкостной кольцевой энкодер VLS-60 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | Netzer Precision Motion Sensors Ltd |
Точность : | ±0,010° |
Метод измерения : | абсолютный |
Технология считывания : | ёмкостная |
Тип продукции : | модульный энкодер |
Тип выходного сигнала / Выходной интерфейс : | SSI или BiSS |
Разрешение : | до 20 бит |
Код сигнала : | Binary |
Напряжение питания : | 5 VDC ±5% |
Ток потребления : | ≤ 90 mA |
Максимальная механическая скорость : | 4000 об/мин |
Диаметр корпуса, мм : | 60 |
Тип вала : | ротор - полый вал |
Диаметр вала : | Ø 25 мм |
Тип соединителя : | разъем на плате |
Степень защиты от внешней среды : | IP40 |
Вибрационное ускорение (от 55 до 2000 Гц) : | 20G |
Под заказ : | Да |
