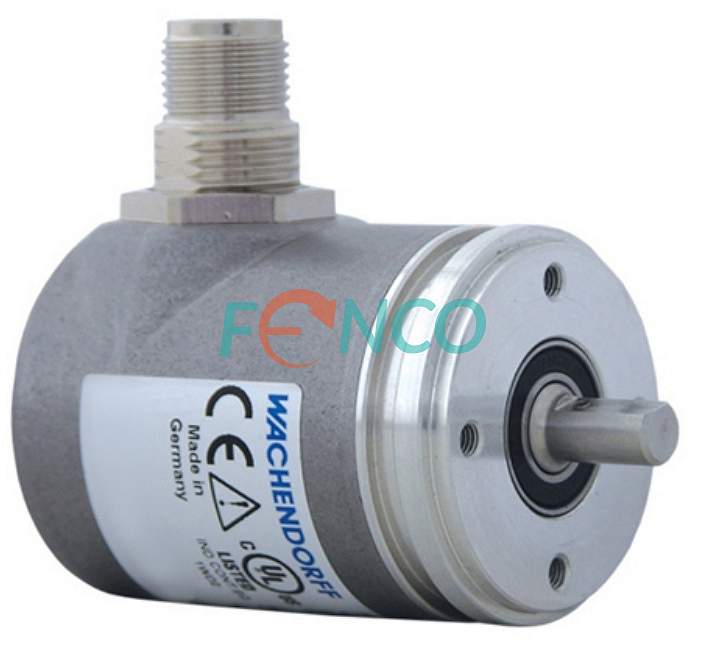

Энкодер WDGA 36A Wachendorff
Артикул:
WDGA 36A Wachendorff
Замена энкодеров WDGA 36A производителя Wachendorff
Подробнее
Под заказ
Описание
Характеристики датчика WDGA 36A
| Диаметр корпуса | 36 мм |
| Тип фланца | Сервофланец |
|
Тип вала |
Цельный вал |
| Диаметр вала |
6 мм, 6,35 мм, 8 мм |
| Напряжение питания |
4,75…32 В |
| Тип выходного сигнала |
CANopen / CAN SAE J1939 / SSI / RS485 |
| Тип соединителя | Кабель или разъем |
| Вывод соединителя | Аксиально или радиально |
|
Степень защиты от внешней среды |
IP 67, IP 65, IP 40 |
|
Диапазон рабочих температур |
от -40 до +85 С |
|
Допустимая нагрузка на вал |
Аксиальная 50 Н Радиальная 50 Н / 80 Н |
| Масса | около 0,11 кг |
| Удар |
5000 м/с2 (6 м/с) |
| Вибрация |
300 м/с2 (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
Однооборотные- до 16 bit Многооборотные- до 32 bit (CAN SAE J1939 / RS485) / до 43 bit (CANopen / SSI) |
Абсолютные угловые энкодеры WDGA 36A от Wachendorff
Особенности модели:Компактный энкодер для промышленного использования.
Имеет четыре типа выходного сигнала.
- CANopen
- CAN SAE J1939
- SSI
- RS485
WDGA 36A CAN SAE J1939
221.75 КБ
WDGA 36A CANopen
244.19 КБ
WDGA 36A RS485
202.36 КБ
WDGA 36A SSI
292.47 КБ
Описание WDGA 36A CAN SAE J1939
899.17 КБ
Описание WDGA 36A CANopen
958.42 КБ
Описание WDGA 36A SSI
1.04 МБ
Описание WDGA 36A RS485
939.35 КБ
