DC10F Ditron

Общее описание DC10F Ditron

Инкрементальный оптический линейный энкодер DC10F Ditron, также называемый оптической линейкой или линейным преобразователем, используется для измерения линейного перемещения и контроля положения подвижных элементов оборудования.

Принцип работы энкодера основан на оптическом считывании измерительной шкалы. При перемещении считывающей головки формируется электрический импульсный сигнал, который передается в систему управления или устройство цифровой индикации.

DC10F выпускается с различными измерительными длинами от 50 до 600 мм и может иметь разрешение 0,5; 1; 5 или 10 мкм. Выбор конкретной модификации осуществляется в зависимости от требуемой точности и параметров системы управления.

Линейный энкодер DC10F Ditron. Особенности конструкции

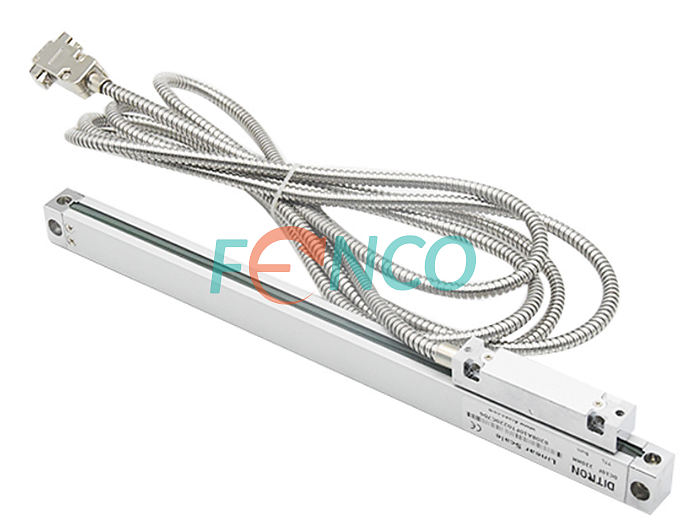

Конструкция DC10F выполнена в компактном алюминиевом корпусе, что позволяет устанавливать энкодер в условиях ограниченного монтажного пространства.

Оптическая система считывания и прецизионная механика считывающей головки обеспечивают стабильность измерений и плавное перемещение. Закрытое исполнение корпуса защищает измерительную систему от воздействия внешних загрязнений.

Степень защиты IP55 обеспечивает защиту от пыли и струй воды, благодаря чему линейный энкодер может применяться на промышленном оборудовании, где возможно воздействие охлаждающей жидкости и производственных загрязнений.

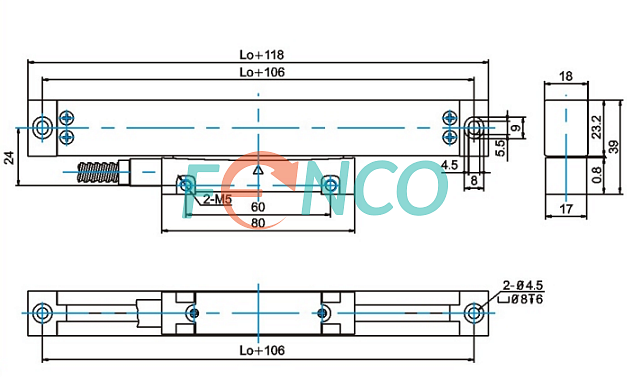

Размер корпуса составляет около 18 × 23 мм. Максимальная скорость перемещения считывающей головки — до 60 м/мин.

Электрические параметры, выходные интерфейсы, разрешающая способность

Питание линейного энкодера осуществляется от напряжения 5 В.

В зависимости от исполнения DC10F оснащается выходным интерфейсом TTL или RS-422. Формируются инкрементальные сигналы A, B и Z, используемые для определения направления и величины перемещения, а также для формирования референтного положения.

Доступные варианты разрешения:

• 0,5 мкм;
• 1 мкм;
• 5 мкм;
• 10 мкм.

Период измерительной шкалы — 20 мкм. Оптическая система использует инфракрасное излучение с длиной волны 880 нм.

Применение DC10F Ditron

Линейный энкодер Ditron DC10F применяется для измерения линейных перемещений, контроля координат и позиционирования рабочих компонентов оборудования.

Основные области применения:

• станки с ЧПУ;
• токарные станки;
• фрезерные станки;
• шлифовальные станки;
• металлорежущее оборудование;
• электроэрозионные станки;
• системы цифровой индикации координат (DRO);
• координатно-измерительные системы;
• автоматизированные производственные линии;
• системы промышленной автоматизации;
• измерительное оборудование;
• оборудование для контроля и позиционирования;
• и другие промышленные установки.

Купить инкрементальный оптический линейный энкодер DC10F можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
