Энкодер UCD-IPx00-xxxxx-Mxxx-xxx Posital Fraba

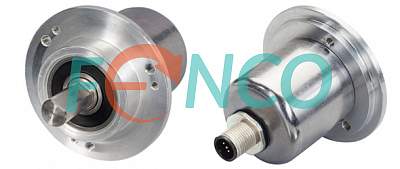

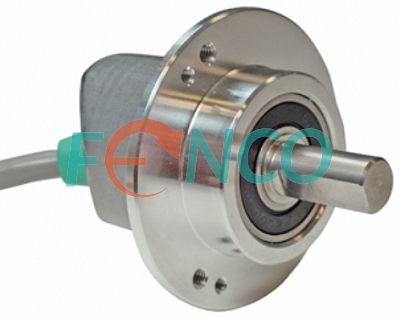

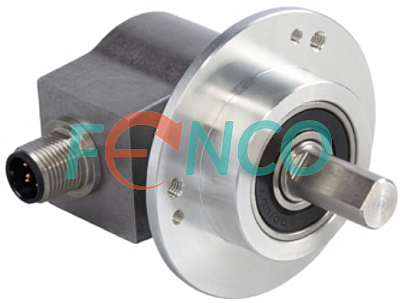

Инкрементальный угловой энкодер UCD-IPx00-xxxxx-Mxxx-xxx
Общее описание UCD-IPx00-xxxxx-Mxxx-xxx Posital Fraba
Семейство энкодеров UCD-IPx00-xxxxx-Mxxx-xxx представлено моделями в корпусе диаметром 36 мм с зажимным фланцем и цельным валом диаметром 6, 10 или 12 мм. Энкодеры имеют универсальное питание, программируемые разрешение (до 16384 имп/об) и выходной сигнал (TTL/HTL). Датчики предназначены для эксплуатации в широком диапазоне температур - от -40°С до +85°С, имеют высокую степень защиты от воздействий окружающей среды - IP65. К выбору заказчика различные варианты электрических подключений: кабель длиной до 10 метров (аксиальный, радиальный или диагональный вывод), разъемы M12 и M23 (аксиально или радиально), радиальные разъемы MS14, MS16 и MS18.
Энкодеры UCD-IPx00-xxxxx-Mxxx-xxx имеют такие же присоединительные размеры, что и датчики модельного ряда UCD-IPx00-xxxxx-Lxxx-xxx. Главным отличием является компактный размер корпуса (диаметр сечения 36 мм вместо 58 мм) и наличие дополнительных опций электрического соединения.
Датчик UCD-IPx00-xxxxx-Mxxx-xxx Posital Fraba. Особенности конструкции

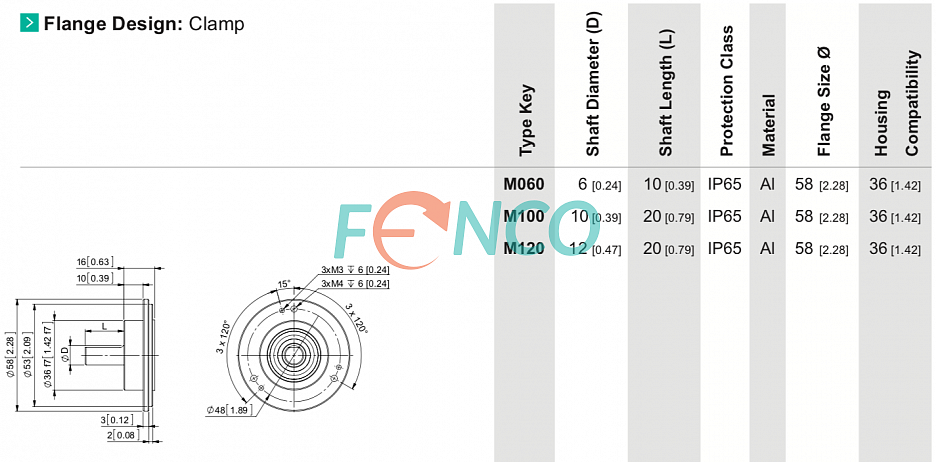

Энкодеры данного модельного ряда выполнены в компактном корпусе диаметром 36 мм и имеют стандартный, диаметром 58 мм, зажимной (clamping) фланец и цельный вал (solid shaft) диаметром 6, 10 или 12 мм. Материал корпуса - сталь. К выбору заказчика следующие опции электрического подключения: CAW, 2AW, 5AW, АAW - аксиальный кабель длиной 1, 2, 5 или 10 метров соответственно; CRW, 2RW, 5RW, АRW - радиальный кабель длиной 1, 2, 5 или 10 метров соответственно; 2TW или 5TW - диагональный кабель длиной 2 или 5 метров соответственно; PAL или PRL - аксиальный или радиальный разъем M23; PAM или PRM - аксиальный или радиальный разъем M12 5pin; PAQ или PRQ - аксиальный или радиальный разъем M12 8pin; радиальные разъемы MS14, MS16 или MS18. По желанию заказчика, энкодер может быть доукомплектован ответными частями разъемов и удлинительными кабелями.
Электрические параметры, выходные интерфейсы, разрешающая способность
Энкодеры имеют универсальный расширенный диапазон питающего напряжения от 4,75 до 30 В. Выходной сигнал TTL или HTL и разрешение энкодера (до 16384 имп/об) задаются пользователем при помощи инструмента для конфигурации UBIFAST. Для моделей UCD-IPT00... предустановлен выходной сигнал TTL, для моделей UCD-IPH00... - выходной сигнал HTL. Требуемые значения параметров могут быть загружены нами перед отгрузкой товара.
Применение UCD-IPx00-xxxxx-Mxxx-xxx Posital Fraba
Датчики данного модельного ряда применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- пищевой промышленности
- упаковочном производстве
- промышленных лебедках
- кранах
- конвейерах
- и др.
Замена энкодеров других производителей
UCD-IPx00-xxxxx-Mxxx-xxx может быть использован для замены энкодеров следующих производителей:
- Sick - модели DFS60B-S4PC*, DFS60A-S4PC*, DBS60E-S4ACO* и др.
- Baumer - модели EIL580-SC10.5BN.*.A, EIL580P-SC105BF.*.B, EIL580-SC10.5BE.*.A и др.
- Kubler - модели 8.5000.8324.*, 8.8505.126G.*, 8.KIS50.8324.*, 8.5000.8314.* и др.
- Lika - модели I58S-Y-*ZCM110R---, I58S-N-*ZCM210RPW-, I58S-L-*ZCM110R--- и др.
- Wachendorff - модели WDGI 58B10*ABH30SC8- / WDGI 58B10*ABG24SC8- / WDGI 58B10*AB645SC8-
- Heidenhain - модели ROD 420, ROD 430, ROD 450, ROD 523
- Givi Misure - модель EN536
- СКБ ИС - модель ЛИР158Д
- RSF - Elektronik - модели DG119, DG120; Balluff - BDG6110; Hecon - RI58K; ISKRA - TGR10
Мы поможем Вам правильно выбрать подходящую модель для замены Вашего энкодера.
Купить инкрементальный угловой энкодер UCD-IPx00-xxxxx-Mxxx-xxx можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | Fraba Posital GmbH |
Модель : | UCD-IPx00-xxxxx-Mxxx-xxx |
Метод измерения : | инкрементальный |
Технология считывания : | магнитная |
Тип продукции : | программируемый энкодер |
Сертификация : | UL, CE |
Тип выходного сигнала / Выходной интерфейс : | программируемый (TTL или HTL) |
Разрешение : | программируемое до 16384 имп/об |
Напряжение питания : | 4,75…30 VDC |
Ток потребления : | ≤140mA при 5V DC, ≤70mA при 10V DC, ≤40mA при 24V DC |
Максимальная рабочая скорость (выходная частота) : | 1000 кГц |
Максимальная механическая скорость : | 12000 об/мин |
Диаметр корпуса, мм : | 36 |
Тип вала : | цельный вал |
Диаметр вала : | Ø 6, 10 или 12 мм |
Тип фланца энкодера : | зажимной фланец |
Тип соединителя : | кабель или разъем |
Вывод соединителя : | аксиальный или радиальный |
Под заказ : | Да |
