Энкодер SGH10L SIKO
Абсолютный тросовый датчик положения гидроцилиндра SGH10L
Общее описание SGH10L SIKO
Абсолютный тросовый энкодер ( энкодер с тросовым барабаном или тросиковый энкодер ) SGH10L предназначен для контроля положения штока гидравлических цилиндров с диапазоном перемещения до 1000 мм. Данная модель применима при невозможности размещения энкодера в полости цилиндра - датчик располагается снаружи. Поставляется с интерфейсом CANopen или аналоговым выходом с широким разнообразием диапазонов тока и напряжения. Разрешение энкодера - 12 бит. Повторяемость - ±0,15 мм. Энкодер предназначен для эксплуатации в широком температурном диапазоне, имеет высокую степень защиты от окружающих воздействий - IP69K.
Датчик SGH10L SIKO. Особенности конструкции

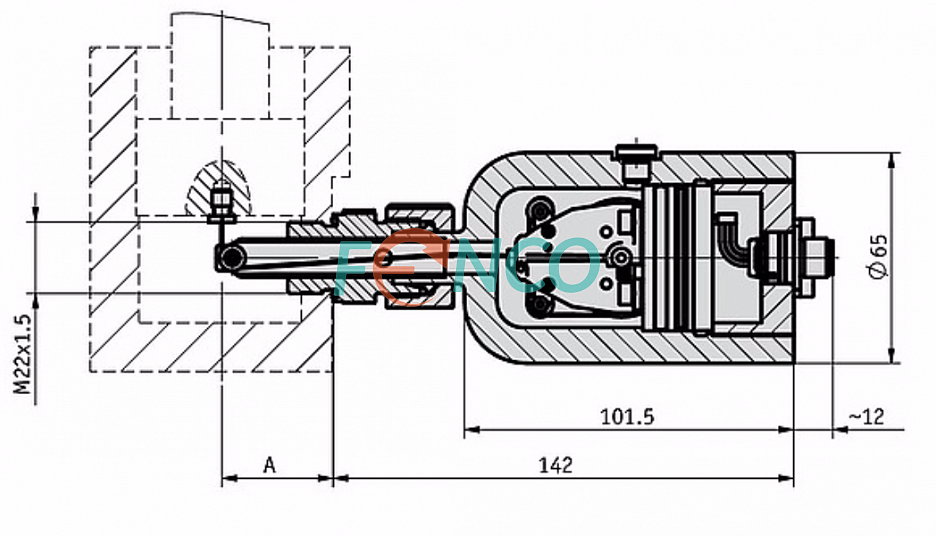

Линейный датчик положения гидроцилиндра состоит из абсолютного преобразователя угловых перемещений и тросового барабана. Данный энкодер комплектуется стальным тросом диаметром 0,45 мм и предназначен для измерения длины до 500 или 1000 мм. Корпус преобразователя выполнен из нержавеющей стали. Датчик ввинчивается в корпус цилиндра (отверстие М22) так, чтобы механизм подачи тросика располагался внутри полости цилиндра, на оси штока. Конструктивное исполнение с аксиальным разъемом М12.
Электрические параметры, выходные интерфейсы, разрешающая способность
Имеет универсальный расширенный диапазон питающего напряжения - 9 - 32 В для энкодера с аналоговым выходом, 10 - 30 В - для энкодера с CANopen. Выходной сигнал - CANopen или аналоговый. Разрешение аналогового энкодера - 12 бит, к заказу доступны выходные сигналы 0...10 V, 0...5 V, 0.5...4.5 V, 0.25...4.75 V, 1...4.9 V, 0...20 mA или 4...20 mA.
Применение энкодера SGH10L SIKO
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующем оборудовании:
- строительной технике
- подъемном оборудовании
- транспортных установках
- манипуляторах
- сервоцилиндрах
- и др.
Купить абсолютный датчик положения гидроцилиндра SGH10L можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | SIKO GmbH |
Модель : | SGH10L |
Длина перемещения : | до 500 или 1000 мм |
Точность : | ± 0,15 мм (повторяемость) |
Метод измерения : | абсолютный |
Технология считывания : | магнитная |
Тип продукции : | тросовый датчик гидроцилиндра |
Сертификация : | EMC |
Тип выходного сигнала / Выходной интерфейс : | CANopen или аналоговый |
Разрешение : | 12 бит |
Напряжение питания : | 9…32 VDC или 10…30 VDC |
Ток потребления : | ≤ 80 mA |
Максимальная механическая скорость : | до 1 м/с |
Диаметр корпуса, мм : | 65 |
Тип соединителя : | разъем |
Вывод соединителя : | аксиальный |
Диапазон рабочих температур : | от -30ºC до +100ºC |
Степень защиты от внешней среды : | IP69K |
Вибрационное ускорение (от 55 до 2000 Гц) : | 70 м/с² |
Ударное ускорение (t = 11 мс) : | 1000 м/с² |
Диаметр троса : | 0,45 мм |
Под заказ : | Да |
