УЦИ DLFE50 Ditron

Общее описание DLFE50 Ditron

Компактное устройство цифровой индикации (УЦИ) DLFE50 для индикации 1, 2 или 3 осей работает с угловыми и линейными инкрементальными энкодерами с напряжением питания 5 В и выходным сигналом TTL (ABZ) или RS422 (ABZ + инверсные сигналы). УЦИ выпускается в пластиковом корпусе, имеет приборное исполнение и поставляется в комплекте с монтажным кронштейном. Работает в диапазоне температур от -10 до +60°C.

В комплекте с преобразователями линейных перемещений DCFE-10/11 и DCFE-20/21 представляет комплексное решение для автоматизации станочного оборудования и измерительных машин.

Данная модель УЦИ обладает базовым набором функций: обнуление координаты, установка значения координаты, функция 1/2 (автоматический поиск центра), переключение диаметр/радиус, восстановление значений после выключения питания, компенсация линейных погрешностей, интерфейс RS232 (опционально), фрезерный/токарный режимы и др.

УЦИ DLFE50 Ditron. Особенности конструкции

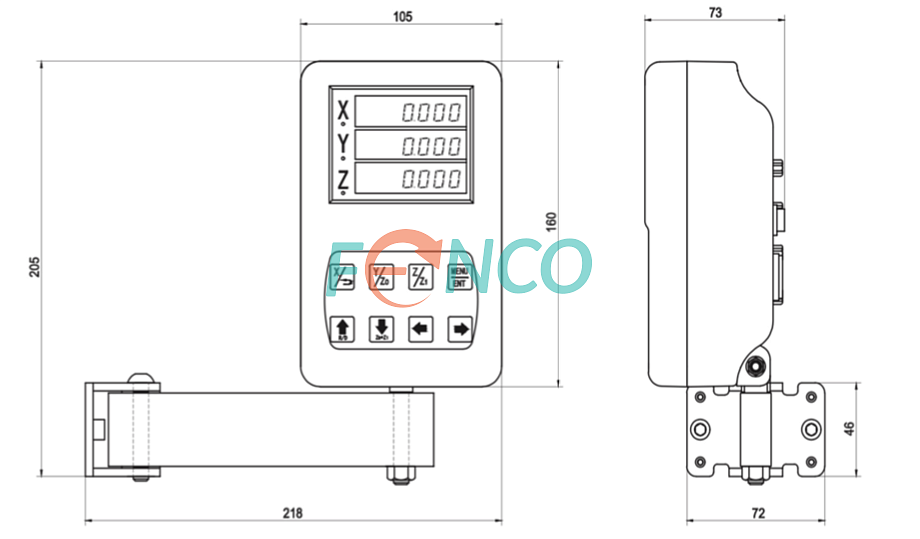

Устройство изготавливается в пластиковом корпусе и имеет компактные размеры. К выбору заказчика три исполнения: DLFE50-1V, DLFE50-2V и DLFE50-3V для индикации одной, двух и трех измерительных систем соответственно. Конструктивно УЦИ имеет приборное исполнение и поставляется в комплекте с монтажным кронштейном и крепежными винтами.

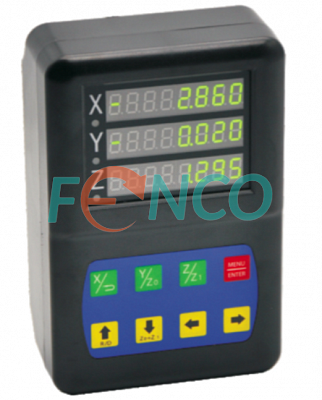

На передней панели расположены светодиодные табло для 1, 2 или 3 осей и клавиатура. Используются светодиоды зеленого свечения, восемь знаков на каждую ось. Все параметры УЦИ можно настроить в экранном меню прибора. На задней панели расположены разъемы DB9 розетка для подключения измерительных систем, штекер для подключения питания, переключатель включения/выключения прибора. Порт RS232 - опционально.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания - 80- 260 В сети переменного тока 50-60 Гц. Выходной сигнал преобразователя перемещений (энкодера) - TTL (3 канала) или RS422 (6 каналов) 5 В.

Применение DLFE50 Ditron

Устройства цифровой индикации получили широкое распространение в следующих сферах:

Купить устройство цифровой индикации DLFE50 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
