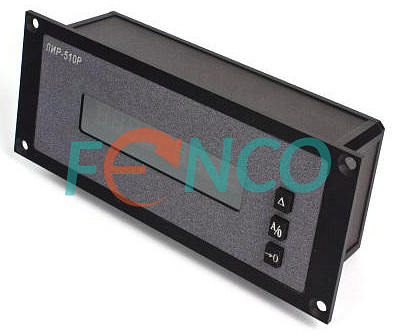

УЦИ ЛИР-510 СКБ ИС

Общее описание ЛИР-510 СКБ ИС

Одноосевое устройство цифровой индикации (УЦИ) работает с угловыми и линейными инкрементальными энкодерами с напряжением питания 5 В и выходным сигналом TTL RS422. УЦИ выпускается в металлическом корпусе и имеет приборное или панельное исполнение. Работает в диапазоне температур от 0 до 40°C, степень защиты от внешних воздействий IP54.

УЦИ предполагает возможность работы в трех системах отсчета: относительной, абсолютной и оперативной. Относительная и абсолютная системы отсчета позволяют работать в произвольной системе координат или в системе координатах оборудования соответственно. Оперативная область дает возможность производить промежуточные измерения без потери результата в абсолютной и относительной системе. Переключения между режимами работы осуществляется кнопками на лицевой панели устройства.

УЦИ ЛИР-510 СКБ ИС. Особенности конструкции

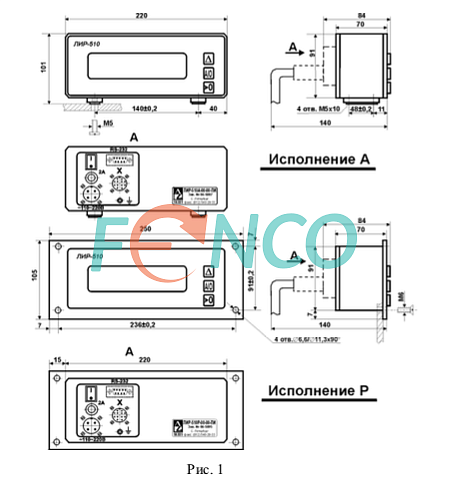

Устройство изготавливается в металлическом корпусе и имеет два исполнения: приборное и панельное. В приборном исполнении в основании корпуса имеются ножки с резьбовыми отверстиями для установки на кронштейн или в качестве настольного устройства. Панельный вариант предназначен для встраивания в пульты управления, стойки оператора, шкафы и т.д. Крепление производится при помощи отверстий в лицевой панели.

На передней панели расположено высококонтрастное светодиодное табло зеленого свечения и кнопки задания режимов измерения. Табло вмещает 7 десятичных разрядов и знак, высота цифр - 13 мм.

На задней панели расположены разъем вилка РС10ТВ для подключения измерительной системы, вход для подключения питающей сети, клавишный выключатель, клемма заземления и держатель предохранителя 2А. Сетевой кабель длиной 1,8 метра с евровилкой входит в комплект поставки. Возможно исполнение с разъемами D-sub вилка DB9 или вилка РС7ТВ.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания УЦИ - 85 - 264 В переменного тока. Потребляемая мощность - 15 Вт. Выходной сигнал преобразователя перемещений (энкодера) - TTL RS422 (с инверсными сигналами).

Применение ЛИР-510 СКБ ИС

Устройства цифровой индикации получили широкое распространение в следующих сферах:

Купить устройство цифровой индикации ЛИР-510 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
