УЦИ ЛИР-510М СКБ ИС

Общее описание ЛИР-510М СКБ ИС

Одноосевое устройство цифровой индикации (УЦИ) работает с угловыми и линейными инкрементальными или абсолютными энкодерами с напряжением питания 5 В и выходными сигналами TTL RS422, SSI или BiSS-C. УЦИ выпускается в металлическом корпусе, имеет компактный размер и приборное или панельное исполнение. Работает в диапазоне температур от 0 до 40°C, степень защиты от внешних воздействий IP40.

УЦИ имеет расширенную функциональность:

Все настройки производятся с помощью экранного меню на русском или английском языках. Можно задать тип и буквенное обозначение оси, параметры подключенного энкодера, в т.ч. и параметры информационного обмена для датчиков с выходом SSI или BiSS, формат индицируемого значения и прочие установки. Для защиты от постороннего вмешательства настройки прибора можно закрыть цифровым паролем.

УЦИ ЛИР-510М СКБ ИС. Особенности конструкции

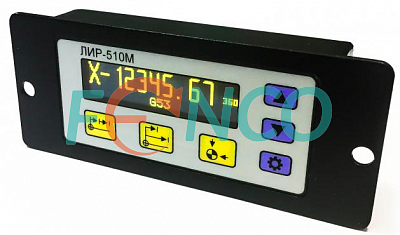

Устройство изготавливается в металлическом корпусе и имеет два исполнения: приборное и панельное. В приборном исполнении устройство предназначено для установки на кронштейн или для использования в качестве настольного оборудования. Панельный вариант предназначен для встраивания в пульты управления, стойки оператора, шкафы и т.д. Крепление производится при помощи отверстий в лицевой панели.

Устройство цифровой индикации оснащено ярким и контрастным OLED дисплеем. На передней панели прибора наклеена герметичная пленочная панель с окном для графического OLED дисплея и клавиатурой.

В исполнении А на правой боковой поверхности корпуса расположен разъем вилка РС10ТВ для подключения энкодера. На левой боковой поверхности корпуса размещен разъем mini USB (для обновления ПО) и разъем для подключения линии питания. В исполнении Р разъем для подключения энкодера вилка РС10ТВ вынесен на кабеле длиной 0,2 метра. Устройство с напряжением питания +5 В комплектуется блоком питания.

Электрические параметры, выходные интерфейсы, разрешающая способность

Имеет универсальный расширенный диапазон питающего напряжения - 10 - 30 В, или 5 В. Выходной сигнал преобразователя перемещений (энкодера) - TTL RS422 (с инверсными сигналами), SSI или BiSS-C

Применение ЛИР-510М СКБ ИС

Устройства цифровой индикации получили широкое распространение в следующих сферах:

Купить устройство цифровой индикации ЛИР-510М можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
