УЦИ ЛИР-500 СКБ ИС

Общее описание ЛИР-500 СКБ ИС

Двухосевое малогабаритное устройство цифровой индикации (УЦИ) работает с угловыми и линейными инкрементальными энкодерами с напряжением питания 5 В и выходным сигналом TTL RS422. УЦИ выпускается в прочном пластиковом корпусе, имеет компактный размер и 3 различных исполнения: приборное, панельное или на кронштейне. Работает в диапазоне температур от 0 до 40°C, степень защиты от внешних воздействий IP40.

В комплекте с преобразователями линейных перемещений ЛИР-7М представляет комплектное решение для модернизации измерительных микроскопов типа УИМ и ДИП.

УЦИ предполагает возможность работы в трех системах отсчета: относительной, абсолютной и оперативной. Относительная и абсолютная системы отсчета позволяют работать в произвольной системе координат или в системе координатах оборудования соответственно. Оперативная область дает возможность производить промежуточные измерения без потери результата в абсолютной и относительной системе. Переключения между режимами работы осуществляется кнопками на лицевой панели устройства.

Для угловых и линейных датчиков с референтной меткой возможна компенсация нелинейной погрешности. Таблица коррекции на 360 значений хранится вПЗУ прибора.

УЦИ ЛИР-500 СКБ ИС. Особенности конструкции

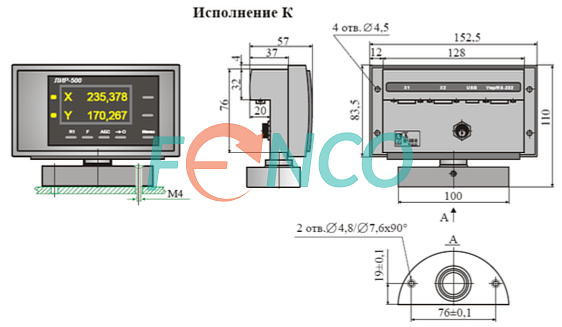

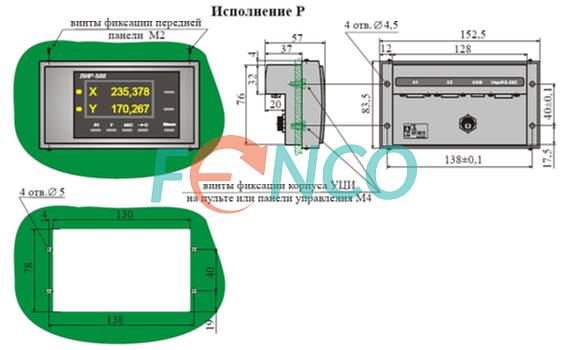

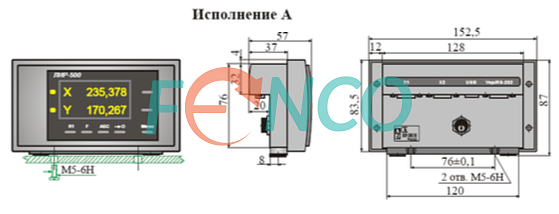

Устройство изготавливается в корпусе из ударопрочного пластика ABS и имеет три исполнения: приборное, панельное и с шарнирным кронштейном. В приборном исполнении устройство предназначено для эксплуатации в качестве настольного оборудования и имеет возможность жесткого крепления на ровной поверхности. Панельный вариант предназначен для встраивания в пульты управления, стойки оператора, шкафы и т.д. Крепление на шарнирном кронштейне позволяет менять ориентацию прибора во время эксплуатации. В основании шарнирного кронштейна так же имеют отверстия для крепления винтами М5.

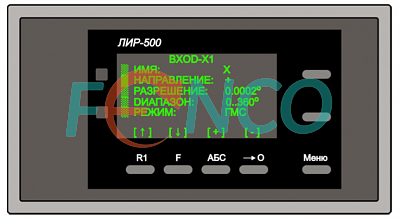

На передней панели расположены высококонтрастный OLED дисплей, индикаторы выбора оси и кнопки управления. Дисплей отображает координаты двух осей одновременно и вмещает 7 разрядов и знак для каждой из них. Высота цифр - 10 мм. При работе только с одной осью, индикацию для второй оси можно отключить. Все параметры УЦИ можно настроить в экранном меню прибора.

На задней панели расположены два разъема D-sub розетка DB9 для подключения измерительных систем и вход для подключения входящего в комплект блока питания. При заказе дополнительных опций "порт RS232" и "порт USB" устанавливаются разъем D-sub вилка DB9 и разъем USB type B соответственно.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания - 175 - 264 В переменного тока. Выходной сигнал преобразователя перемещений (энкодера) - TTL RS422 (с инверсными сигналами).

Применение ЛИР-500 СКБ ИС

Устройства цифровой индикации получили широкое распространение в следующих сферах:

Купить устройство цифровой индикации ЛИР-500 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
