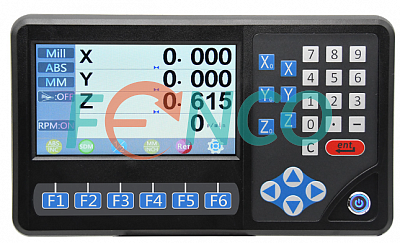

УЦИ D80 Ditron

Общее описание D80 Ditron

Устройство цифровой индикации (УЦИ) D80 обладает максимальным функционалом и предназначено для индикации от 2-х до 5-ти осей, работает с угловыми и линейными инкрементальными энкодерами с напряжением питания 5 В и выходным сигналом TTL (ABZ) или RS422 (ABZ + инверсные сигналы). Конструктивно представлено в двух исполнениях: приборном (поставляется с монтажным кронштейном и крепежными элементами) и панельном, для встраивания в пульты управления. Устройство оснащено цветным ЖК дисплеем. Работает в диапазоне температур от -10 до +60°C.

В комплекте с преобразователями линейных перемещений DC-10/11 и DC-20/21 представляет комплексное решение для автоматизации станочного оборудования и измерительных машин.

Данная модель УЦИ обладает максимальным в модельном ряду Ditron набором функций: обнуление координаты, установка значения координаты, функция 1/2 (автоматический поиск центра), переключение диаметр/радиус, восстановление значений после выключения питания, компенсация линейных погрешностей, фрезерный и токарный режимы, интерфейс RS232 (опционально), индикация скорости вращения, абсолютные/относительные координаты, суммирование осей, референцирование, SDM координаты, параметры инструментов, PLD и PCD функции, нелинейная компенсация, калькулятор, измерения конуса с построением чертежа, EDM функция (опционально), отображение чертежей, динамическая графика и др.

УЦИ D80 Ditron. Особенности конструкции

УЦИ D80 имеет два конструктивных исполнения: приборное и панельное (модель D80M). Приборное УЦИ имеет прочный металлический корпус и поставляется в комплекте с монтажным кронштейном и крепежными элементами. Панельное предназначено для встраивания в пульты управления и шкафы электроники заказчика. К заказу доступны модели D80-2V, D80-3V, D80-4V и D80-5V для индикации от двух до пяти осей соответственно.

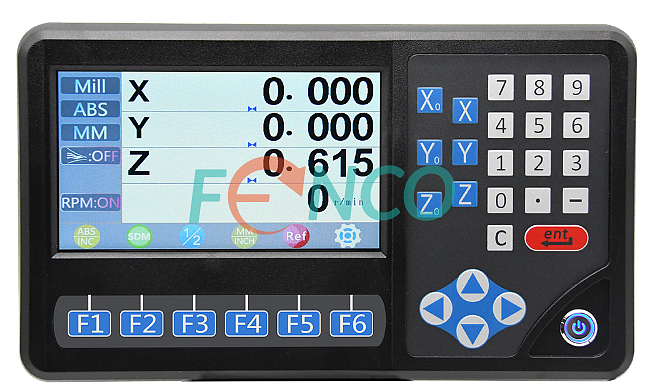

На передней панели расположен цветной высококонтрастный жидкокристаллический дисплей диагональю 7 дюймов и клавиатура устройства. Все параметры УЦИ можно настроить в экранном меню прибора. На задней панели расположены разъемы DB9 розетка для подключения измерительных систем, штекер для подключения питания, переключатель включения/выключения прибора. Порт RS232 - опционально.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания - 80- 260 В сети переменного тока 50-60 Гц. Выходной сигнал преобразователя перемещений (энкодера) - TTL (3 канала) или RS422 (6 каналов) 5 В.

Применение D80 Ditron

Устройства цифровой индикации получили широкое распространение в следующих сферах:

Купить устройство цифровой индикации D80 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
