УЦИ DFE70-4V Ditron

Общее описание DFE70-4V Ditron

Устройство цифровой индикации (УЦИ) DFE70-4V для четырех осей работает с угловыми и линейными инкрементальными энкодерами с напряжением питания 5 В и выходным сигналом TTL (ABZ) или RS422 (ABZ + инверсные сигналы). УЦИ выпускается в прочном металлическом корпусе, имеет приборное исполнение и поставляется в комплекте с монтажным кронштейном. Работает в диапазоне температур от -10 до +60°C.

В комплекте с преобразователями линейных перемещений DCFE-10/11 и DCFE-20/21 представляет комплексное решение для автоматизации станочного оборудования и измерительных машин.

Данная модель УЦИ обладает широким набором функций: обнуление координаты, установка значения координаты, функция 1/2 (автоматический поиск центра), переключение диаметр/радиус, восстановление значений после выключения питания, компенсация линейных погрешностей, фрезерный и токарный режимы, интерфейс RS232 (опционально), индикация скорости вращения, абсолютные/относительные координаты, суммирование осей, референцирование, SDM координаты, параметры инструментов, PLD и PCD функции, нелинейная компенсация, калькулятор, измерения конуса, EDM функция (опционально) и др.

УЦИ DFE70-4V Ditron. Особенности конструкции

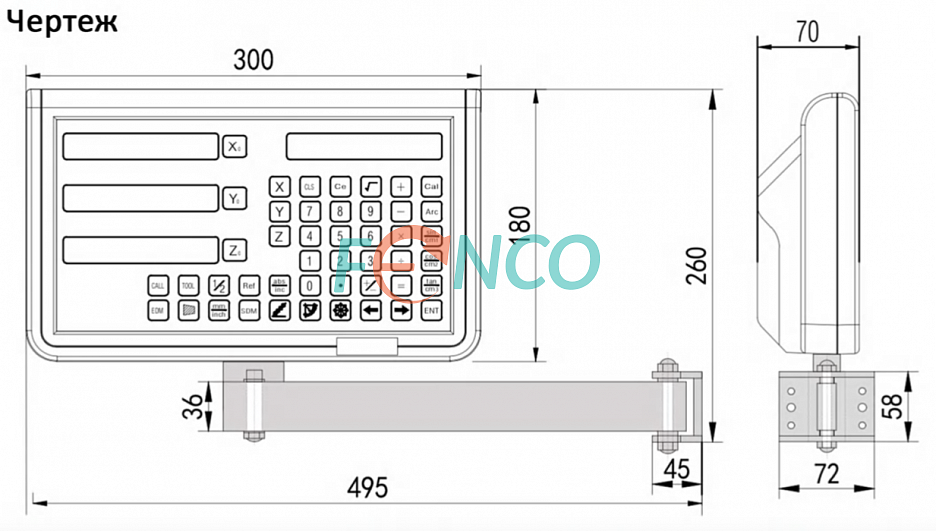

Устройство изготавливается в прочном металлическом корпусе. Конструктивно УЦИ имеет приборное исполнение и поставляется в комплекте с монтажным кронштейном и крепежными винтами.

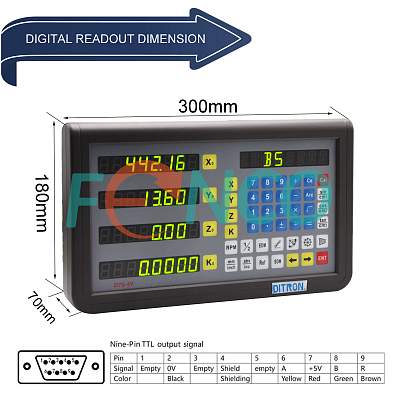

На передней панели расположены светодиодные табло для индикации положения 4х осей. Используются светодиоды зеленого свечения, восемь знаков на каждую ось. Все параметры УЦИ можно настроить в экранном меню прибора. На задней панели расположены 4 разъема DB9 розетка для подключения измерительных систем, штекер для подключения питания, переключатель включения/выключения прибора.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания - 80- 260 В сети переменного тока 50-60 Гц. Выходной сигнал преобразователя перемещений (энкодера) - TTL (3 канала) или RS422 (6 каналов) 5 В.

Применение DFE70-V Ditron

Устройства цифровой индикации получили широкое распространение в следующих сферах:

Купить устройство цифровой индикации DFE70-4V можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
