УЦИ ЛИР-540 СКБ ИС

Общее описание ЛИР-540 СКБ ИС

Четырехосевое устройство цифровой индикации (УЦИ) работает с угловыми и линейными инкрементальными энкодерами с напряжением питания 5 В и выходным сигналом TTL RS422. УЦИ выпускается в металлическом корпусе и имеет приборное или панельное исполнение. Устройство оснащено ярким и контрастным ЖК дисплеем. Работает в диапазоне температур от 0 до 40°C, степень защиты от внешних воздействий IP54.

УЦИ имеет следующую функциональность:

УЦИ предполагает возможность работы в двух системах отсчета: относительной и абсолютной. Относительная система позволяет работать в произвольной системе координат, в то время как абсолютная имеет привязку к системе координат устройства, например к станочным нулям. Переключения между режимами работы осуществляется кнопками на лицевой панели устройства.

Все четыре оси одновременно отображаются на дисплее. При необходимости можно отключить индикацию отсутствующих осей. В параметрах УЦИ для каждой оси можно настроить ее обозначение, тип, дискретность преобразователя перемещений и другие параметры.

УЦИ ЛИР-540 СКБ ИС. Особенности конструкции

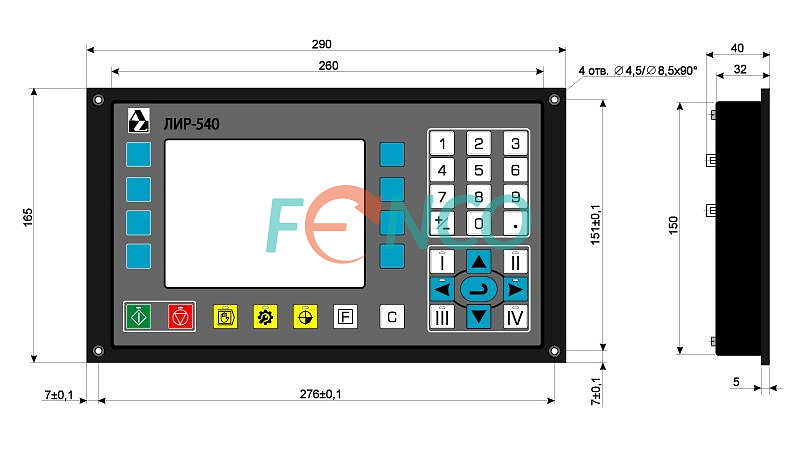

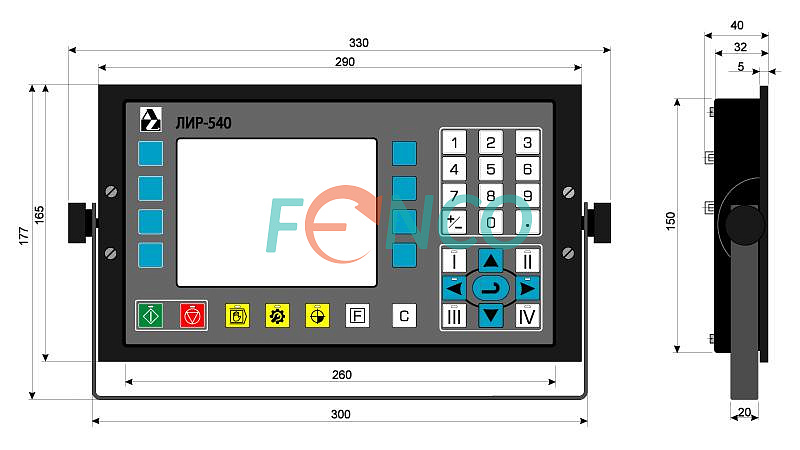

Устройство изготавливается в металлическом корпусе и имеет два исполнения: приборное и панельное. В приборном исполнении в основании корпуса имеются ножки с резьбовыми отверстиями для установки на кронштейн или в качестве настольного устройства. Панельный вариант предназначен для встраивания в пульты управления, стойки оператора, шкафы и т.д. Крепление производится при помощи отверстий в лицевой панели.

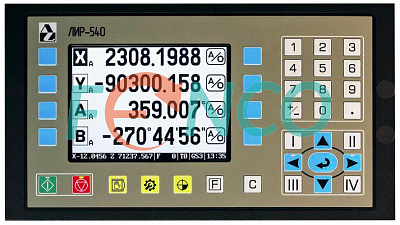

Данное УЦИ оснащено ЖК дисплеем. На передней панели прибора наклеена герметичная пленочная панель с окном для жидкокристаллического дисплея и клавиатурой со встроенными световыми индикаторами. Между ЖК-дисплеем и пленочной панелью находится защитное органическое стекло.

На задней панели корпуса УЦИ расположены 4 разъема D-sub розетка DB9 для подключения измерительных систем, разъем D-sub розетка DHS44 для подключения 16 дискретных входов и разъем D-sub вилка DB9 для подключения источника питания. Для питания от сети переменного тока необходим блок питания GST25A24-P1J. Блок питания не входит в комплект поставки и заказывается дополнительно. На боковой панели устройства имеется разъем USB Type B для обновления ПО.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания УЦИ - 12-36 В постоянного тока или 9 - 24 В переменного тока. Потребляемая мощность - 5 Вт. Выходной сигнал преобразователя перемещений (энкодера) - TTL RS422 (с инверсными сигналами).

Применение ЛИР-540 СКБ ИС

Устройства цифровой индикации получили широкое распространение в следующих сферах:

Купить устройство цифровой индикации ЛИР-540 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
