ACURO AD34 Hengstler
Артикул:
ACURO AD34 Hengstler
Абсолютный многооборотный угловой энкодер AD34
Многооборотный энкодер AD34 Hengstler до 19 бит
Подробнее
Под заказ
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.
Цены
| Название |
Артикул
|
Цена | В наличии | |
| AD34/0012AF.0NBC0 | 0545024 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0012AF.0NSCB | 0541615 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0012AF.0NSGA | 0541632 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0012AF.0NSGB | 0541657 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0012AU.0NSC0 | 0541282 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0012AU.0NSCB | 0541093 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0012AU.0NSCB-H0:5959 | 0541873 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0012AU.0NSCB-P0:5959 | 0541869 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0012AU.0NSCB-U0:5959 | 0541862 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0012AU.0NSD0 | 0541451 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0012AU.0NSG0 | 0541240 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0012AU.0NSGB | 0541658 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0012EF.0NSBB | 0545238 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0012EU.0NBIA | 0541473 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0012EU.0NBIB | 0541477 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0012EU.0NSBB | 0545048 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0013AF.0NBC2:6170 | 0541817 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0013AF.0NBI2 | 0541273 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0013AF.0NBV2 | 0541428 |
Цена по запросу
|
Под заказ | Купить |
| AD34/0013AU.01BIB | 0541085 |
Цена по запросу
|
Под заказ | Купить |
Описание
Общее описание AD34 Hengstler
Абсолютный однооборотный или многооборотный угловой энкодер AD34 с интерфейсом BiSS / SSI имеет стандартный промышленный размер и исполнение с цельным валом, выбор разрешений из ряда до 19 бит. Работает в диапазоне температур от -15 до +120°С, имеет степень защиты от внешних воздействий - IP40.
Датчик AD34 Hengstler. Особенности конструкции

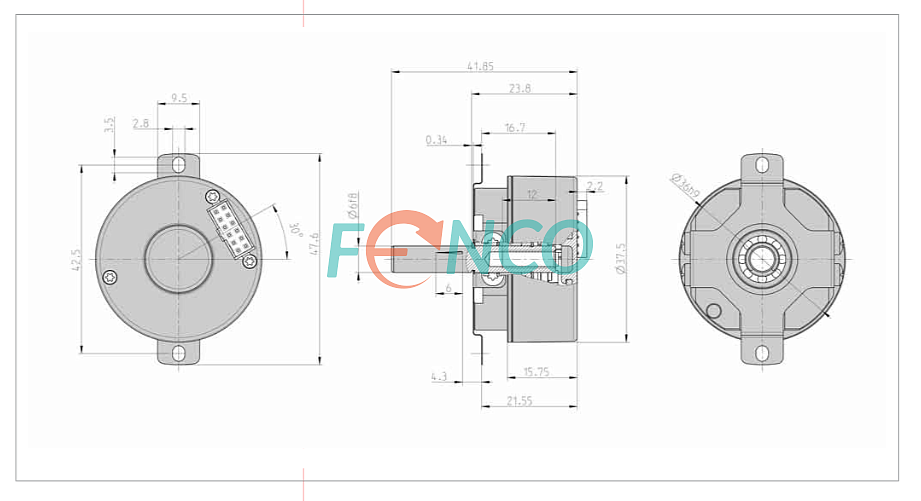

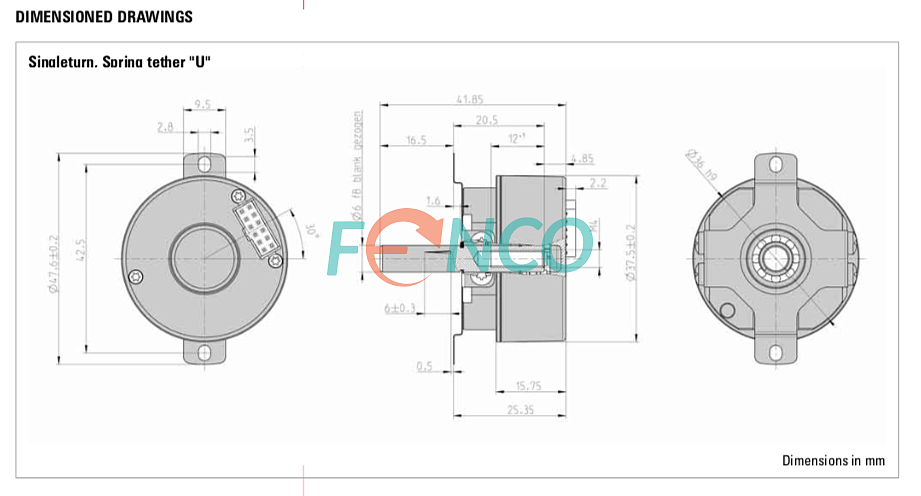

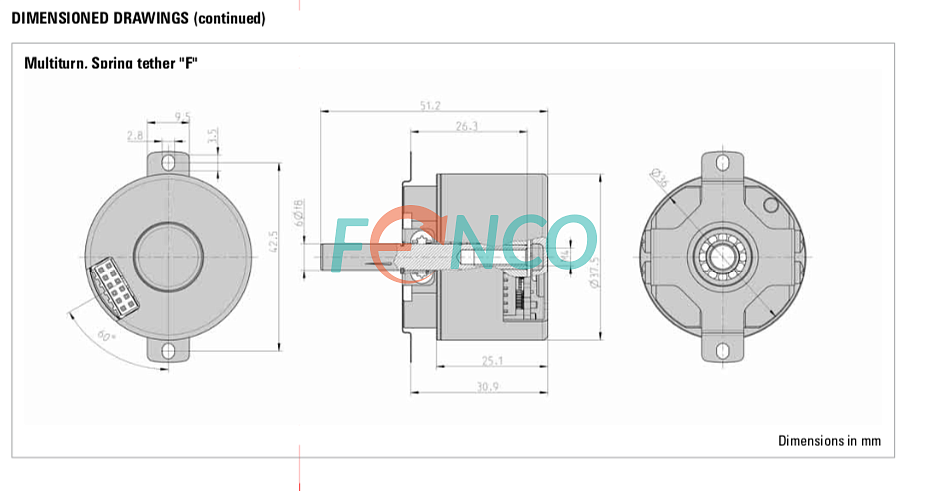

Габарит корпуса 37,5 мм подходит под общепромышленные требования. В стандартном исполнении имеет цельный вал диаметром 6 мм. Для крепления энкодера может быть применен упругий элемент. Конструктивное исполнение возможно с кабелем или разъемом на плате.
Электрические параметры, выходные интерфейсы, разрешающая способность
Имеет универсальный расширенный диапазон питающего напряжения от 11 до 30 В или 5 В. Разрешение датчика внутри оборота достигает 19 бит. Разрешение на количество оборотов 12 бит. Возможные интерфейсы выдачи данных - SSI, BiSS С, SSI + инкрементальный 1 Vpp, BiSS С + инкрементальный 1 Vpp.
Применение AD34 Hengstler
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- серводвигателях
- конвейерных линиях
- лабораторном оборудовании
- кранах
- промышленных лебедках
- и др.
Купить абсолютный многооборотный угловой энкодер AD34 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
| Бренд : | Hengstler GmbH |
| Рейтинг : | 3.2 |
| Модель : | AD34 |
| Точность : | ±35" |
| Метод измерения : | абсолютный + инкрементальный |
| Технология считывания : | оптическая |
| Тип продукции : | датчик обратной связи |
| Сертификация : | UL, CE |
| Тип выходного сигнала / Выходной интерфейс : | SSI или BiSS |
| Разрешение : | до 19 бит |
| Определение количества оборотов (для многооборотных) : | до 12 бит (4096 оборотов) |
| Дополнительный инкрементальный сигнал : | SIN/COS |
| Разрешение дополнительного сигнала : | 2048 имп/об |
| Код сигнала : | Gray |
| Напряжение питания : | 5 VDC или 7…30 VDC |
| Ток потребления : | ≤ 100 mA - однооборотный, ≤ 150 mA - многооборотный |
| Максимальная рабочая скорость (выходная частота) : | 500 кГц |
| Максимальная механическая скорость : | 10000 об/мин |
| Диаметр корпуса, мм : | 37,5 |
| Тип вала : | цельный вал |
| Диаметр вала : | Ø 6 мм |
| Тип фланца энкодера : | упругий элемент для крепления |
| Тип соединителя : | кабель или разъем на плате |
| Вывод соединителя : | радиальный |
| Диапазон рабочих температур : | от -15ºC до +120ºC |
| Степень защиты от внешней среды : | IP40 |
| Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² (10Гц…2000Гц) |
| Ударное ускорение (t = 11 мс) : | 1000 м/с² (6 мс) |
| Момент трогания ротора : | ≤ 0,01 Н·м |
| Момент инерции ротора : | ≤ 25 г·см² |
| Масса, кг : | 0,08 - однооборотный, 0,13 - многооборотный |
| Под заказ : | Да |
Описание Энкодер AD34 Hengstler
