ЛИР-ДА235 СКБ ИС

----

SSI или BiSS, полый вал

Артикул: ЛИР-ДА235 СКБ ИС

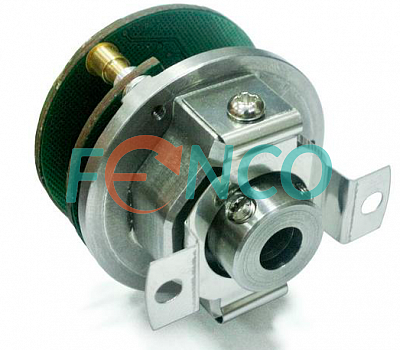

Абсолютный угловой энкодер ЛИР-ДА235Т

Абсолютный датчик обратной связи ЛИР-ДА235Т, до 21 бит

Подробнее

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

*/?>

Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.

Описание

Общее описание ЛИР-ДА235Т СКБ ИС

Абсолютный угловой энкодер ЛИР-ДА235Т имеет стандартный промышленный размер и исполнение с полым валом диаметром 6 мм. Датчик выполнен без защитного кожуха и предназначен для посадки на вал в общем с двигателем корпусе. Работает в диапазоне температур от -25 до +85°C. Разрешение до 21 бит.

Датчик ЛИР-ДА235Т СКБ ИС. Особенности конструкции

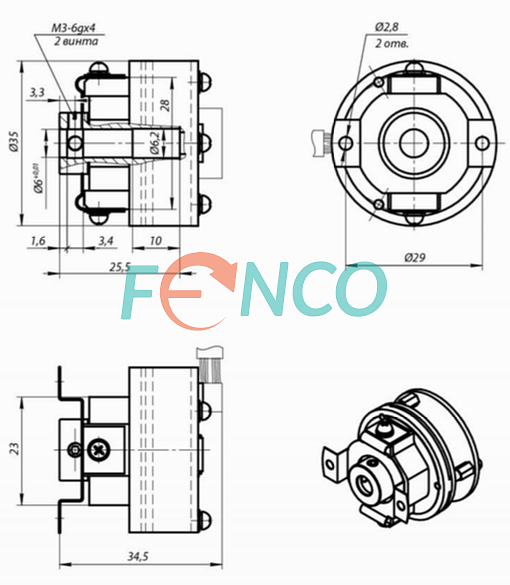

Габарит корпуса 35 мм подходит под общепромышленные требования. В стандартном исполнении имеет полый вал диаметром 6 мм. Для компенсации несоосности используются внешние упругие элементы. Датчик имеет бескорпусное исполнение с разъемом на плате и ответной частью с кабелем длиной 0,5 метра.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания энкодера - 5 В. Выходной сигнал - SSI или BiSS. Двоичный код или код Грея. Выбор разрешений датчика из ряда до 21 бит.

Применение ЛИР-ДА235Т СКБ ИС

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

серводвигателях
электромоторах
лебедках
робототехнике
и др.

Купить абсолютный угловой энкодер ЛИР-ДА235Т можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.

Бренд :	ОАО "СКБ ИС"
Модель :	ЛИР-ДА235
Точность :	до ±30′′
Метод измерения :	абсолютный
Технология считывания :	оптическая
Тип продукции :	датчик обратной связи
Тип выходного сигнала / Выходной интерфейс :	SSI или BiSS
Разрешение :	до 21 бит
Код сигнала :	Binary / Gray
Напряжение питания :	5 VDC
Ток потребления :	≤ 120 mA
Максимальная механическая скорость :	6000 об/мин
Диаметр корпуса, мм :	35
Тип вала :	глухой полый вал
Диаметр вала :	Ø 6 мм
Тип фланца энкодера :	упругий элемент для крепления
Тип соединителя :	разъем на плате
Допустимая аксиальная нагрузка на вал :	5 Н
Диапазон рабочих температур :	от -25ºC до +85ºC
Степень защиты от внешней среды :	IP00
Вибрационное ускорение (от 55 до 2000 Гц) :	100 м/с²
Ударное ускорение (t = 11 мс) :	2000 м/с²
Момент трогания ротора :	≤ 0,0059 Н·м
Момент инерции ротора :	≤ 10 г·см²
Масса, кг :	0,06
Под заказ :	Да

Код заказа ЛИР-ДА235 83.73 КБ

Описание Энкодер ЛИР-ДА235Т СКБ ИС 655.09 КБ
