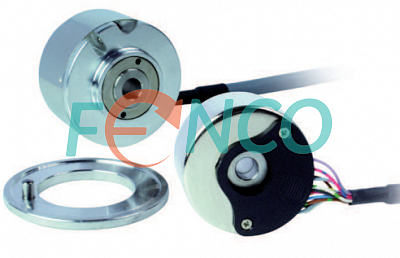

Инкрементальный энкодер EF 49 C / P Eltra
Описание
Характеристики датчика EF 49 C / P
Диаметр корпуса | 49 мм |
Тип фланца |
|
Тип вала |
EF 49 C - глухой полый вал EF 49 P - сквозной полый вал |
Диаметр вала | 6 мм, 8 мм, 9 мм, 9,52 мм, 10 мм, 12 мм, 12,7 мм |
Напряжение питания |
5 В |
Тип выходного сигнала |
NPN open collector / Line Driver RS 422 |
Технология измерения |
Оптическая |
Тип соединителя | Кабель |
Вывод соединителя | Радиально |
Степень защиты от внешней среды |
IP 40 |
Диапазон рабочих температур |
от -25 до +85 С / от -10 до +100 С |
Максимальная скорость (об/мин) | 6000 |
Допустимая нагрузка на вал |
|
Удар |
50 g (11 ms) |
Вибрация | 5 g (10 ... 500 Hz) |
Вес |
около 0,15 кг |
Доступное разрешение импульсов на оборот (имп/об) |
до 2048 |
Инкрементальный оптический энкодер EF 49 C / P Eltra
Рекомендованы для использования в системах с обратной связью двигателя на серводвигателях.
Датчики с инкрементальным сигналом и дополнительным коммутационным сигналом (фазы эффекта Холла).
Описание EF 49 C_P Eltra
263.22 КБ
-
