Энкодер H Fagor

Характеристики датчика H

Диаметр корпуса	58 мм
Тип фланца	Зажимной фланец, упругий элемент
Тип вала	H / HP- Полый вал / HA- сквозной полый вал
Диаметр вала	15 мм
Напряжение питания	TTL - 5 В +/- 5% / 1 Vpp - 5 В +/- 10 %
Тип соединителя	Кабель
Вывод соединителя	Аксиально или радиально
Степень защиты от внешней среды	H / HP -IP 64, IP 66 (опционально) / HA - IP 65
Диапазон рабочих температур	от 0 до +70 С
Допустимая нагрузка на вал
Масса	H / HP -около 0,30 кг / HA - около 0,50 кг
Удар	300 м/с2 (11 м/с)
Вибрация	100 м/с2 (55 ... 2000 Hz)
Доступное разрешение импульсов на оборот (имп/об)	H / HP -до 3000 / HA - до 10000

Инкрементальные поворотные энкодеры H от Fagor

Описание моделей инкрементальных поворотных энкодеров:

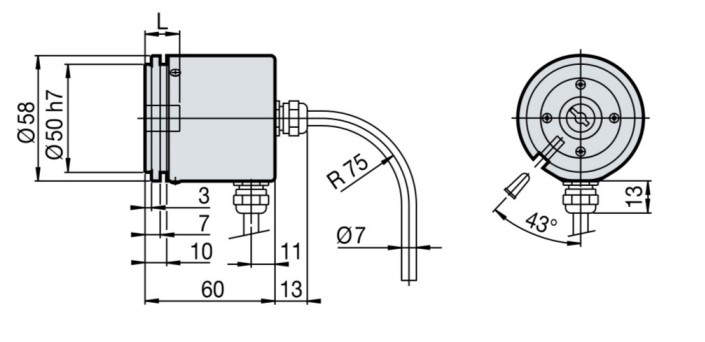

H : тип выходного сигнала TTL с разрешением до 3000 об/ мин.
HP : тип выходного сигнала 1 Vpp с разрешением до 3000 об/ мин.

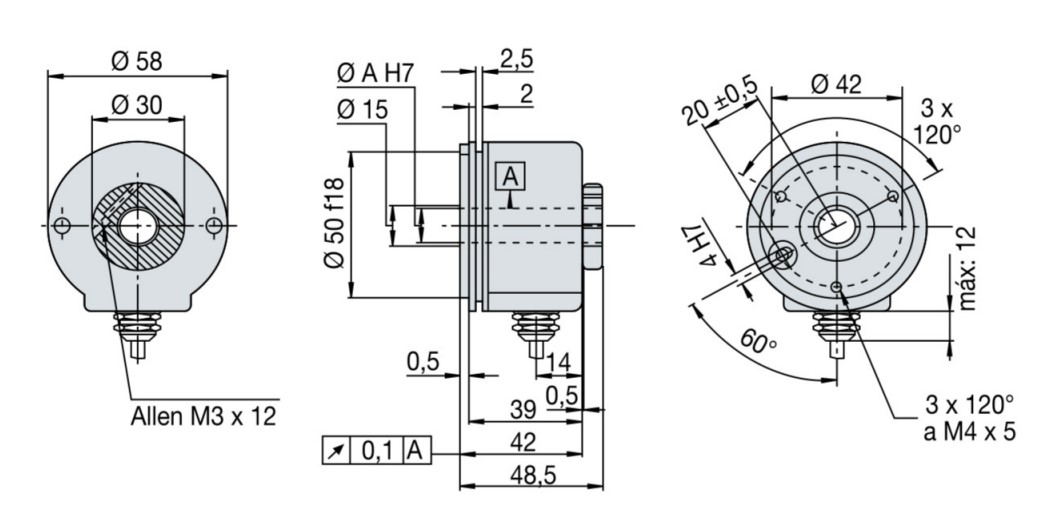

HA : тип выходного сигнала TTL с разрешением до 10000 об/ мин.
