Энкодер L2R / L2S + шкала TT+PT Fagor

Характеристики датчика L2R / L2S + шкала TT+PT

Метод измерения	Инкрементальный
Технология считывания	Оптический
Период сигнала	20 µm, 4 µm, 2 µm, 0,4 µm
Напряжение питания	TTL - +5 +/- 5 % В / 1 Vpp-  +5 +/- 10 % В
Тип соединителя	Кабель
Степень защиты от внешней среды	IP 40
Диапазон рабочих температур	от 0 до +50 С
Масса	около 0,27 кг
Ударное ускорение	1000 м/с2 (11 м/с)
Вибрационное ускорение	200 м/с2 (55 ... 2000 Hz)

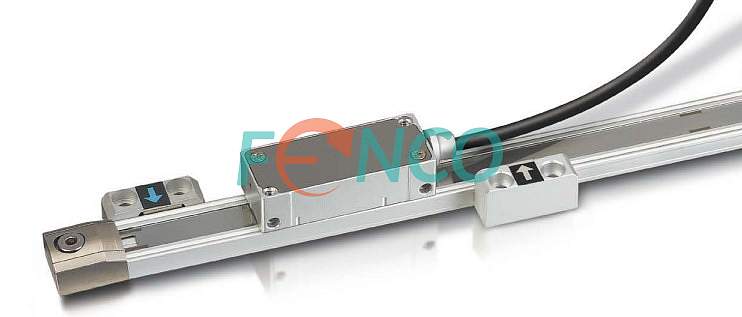

Инкрементальные бесконтактные линейные энкодеры L2R / L2S + шкала TT+PT от Fagor

Серия	Длина измерения	Точность	Тип выходного сигнала	Разрешение	Модель
L2R / L2S + TT + PT	от 140 мм до 30040 мм	+/- 5 мкм	1 Vpp	0,1 мкм	PT + TT + L2RP / L2SP
			TTL	5 мкм	PT + TT + L2RD / L2SD
				1 мкм	PT + TT + L2RX / L2SX
				0,5 мкм	PT + TT + L2RY / L2SY
				0,1 мкм	PT + TT + L2RW / L2SW
					PT + TT + L2RW1/L2SW1

Характеристики датчика серии EXT:
PT+TT+L2R: оснащен инкрементной считывающей головкой, инкрементальной лентой с алюминиевой клейкой или закрепленной болтами алюминиевой направляющей, натяжным элементом, референтным сигналом I0 каждые 50 мм.
PT + TT + L2S: оснащен инкрементальной считывающей головкой, инкрементальной лентой с алюминиевой клейкой или закрепленной болтами алюминиевой направляющей, натяжным элементом. Референтную метку I0 можно выбрать с помощью магнита.
