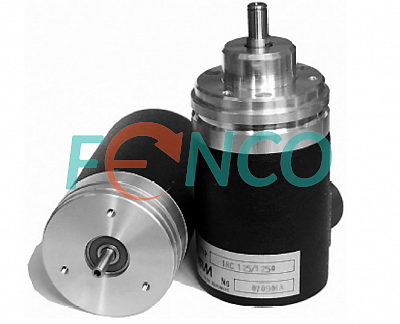

Энкодер IRC 120 Larm

Характеристики датчика IRC120

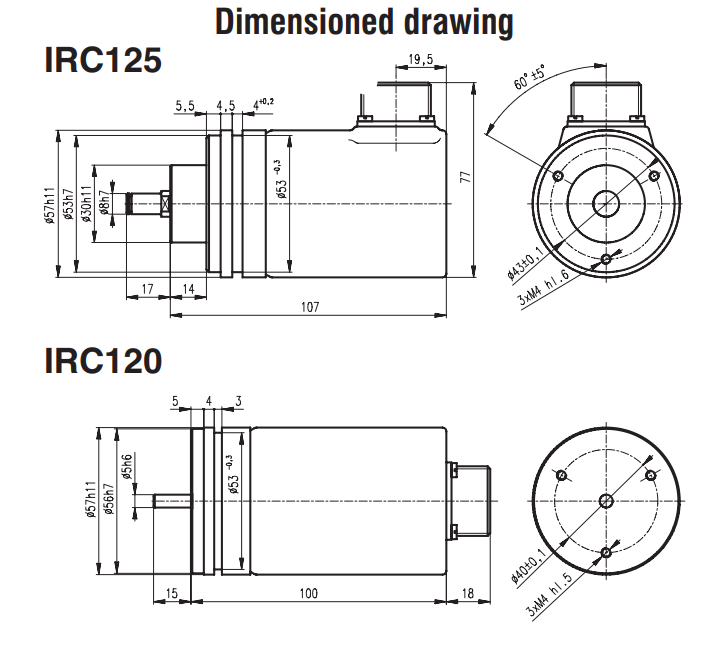

Диаметр корпуса	57 мм
Тип фланца	Синхрофланец с 3 отв. на диаметре 40 мм
Тип вала	Цельный вал
Диаметр вала	5 мм
Напряжение питания	5 +/- 5% В
Тип выходного сигнала	TTL, Line Driver
Тип соединителя	Кабель или разъем
Вывод соединителя	Радиально или аксиально
Степень защиты от внешней среды	IP54
Диапазон рабочих температур	стандартно - от 0 до + 60 С
Допустимая нагрузка на вал	Аксиальная 40 Н Радиальная 60 Н
Масса	около 0,50 кг
Удар	50 g (100 ms)
Вибрация	10 g (10 ... 2000 Hz)
Доступное разрешение импульсов на оборот (имп/об)	100, 200, 250, 360, 500, 1000, 1024, 1250, 2500, 5000

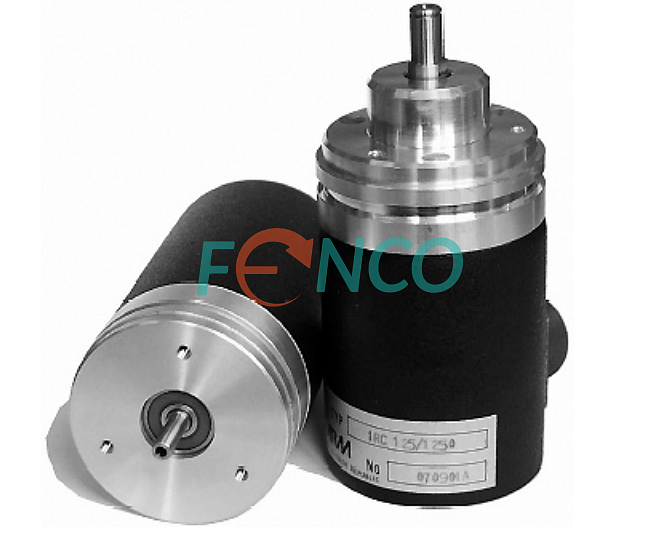

Инкрементные поворотные энкодеры IRC120 от Larm

В стандартной промышленной версии изготавливаются в корпусе 57 мм. Модель IRC120 изготавливается с синхрофланцем и валом 5 мм. Внутреннее устройство выполнено со светодиодом в качестве источника света и фотоприемником в качестве приемника. Фотоприёмник преобразует вращательное движение в электрические сигналы путем сканирования растров на двух оптических (чаще из стекла) элементах. Электрические сигналы предоставляют информацию о взаимном положении двух механических частей, и, как следствие, угле перемещения и / или направлении перемещения.

Имеет питающее напряжение от 5 В. Разрешение датчика внутри оборота достигает 5000 имп/об. Выходной сигнал TTL.

Энкодеры IRC используются совместно с блоками отображения (УЦИ) или системами числового управления на станках (ЧПУ) или роботах. Отлично подходят для применения на оборудовании, где требуются точность и надежность измерений.
Датчик применяется в различных отраслях, хорошо себя зарекомендовал в промышленности:

• конвейерных линиях
• станочном оборудовании
• деревообрабатывающем оборудовании
• упаковочном оборудовании
• и др.
