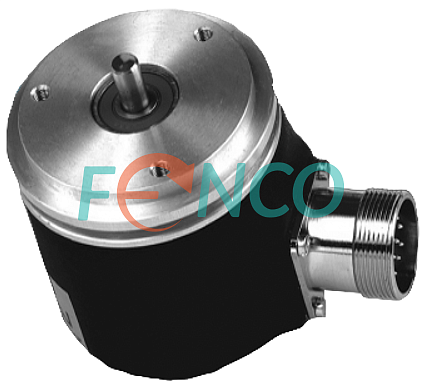

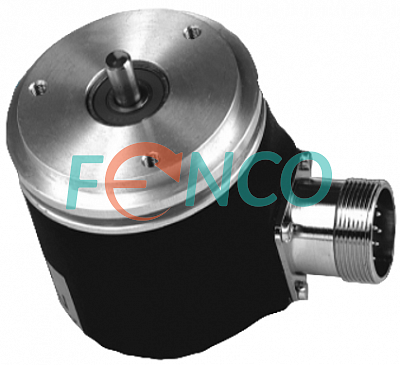

Энкодер IRC 305 Larm

Характеристики датчика IRC305

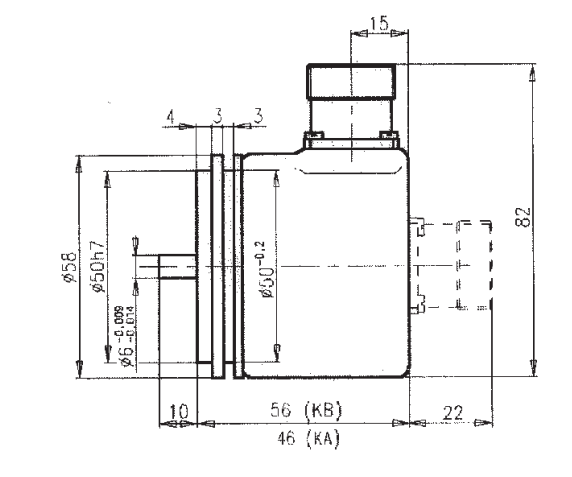

Диаметр корпуса	58 мм
Тип фланца	Синхрофланец
Тип вала	Цельный вал
Диаметр вала	6 мм
Напряжение питания	5+/- 5% В
Тип выходного сигнала	Push Pull, Line driver, Открытый коллектор (NPN, PNP)
Тип соединителя	Кабель или разъем
Вывод соединителя	Радиально или аксиально
Степень защиты от внешней среды	IP65
Диапазон рабочих температур	от 0 до + 60 С
Допустимая нагрузка на вал	Аксиальная 20 Н Радиальная 50 Н
Масса	около 0,35 кг
Удар	50 g (100 ms)
Вибрация	10 g (10 ... 2000 Hz)
Доступное разрешение	100, 200, 250, 360, 500, 512, 1000, 1024, 1250, 1500, 2048, 2500, 3600, 4096, 5000, 6000 импульсов на оборот

Инкрементные поворотные энкодеры IRC305 от Larm

В стандартной промышленной версии изготавливаются в корпусе 58 мм. Имеет Синхро фланец и цельный выступающий вал. Внутреннее устройство выполнено со светодиодом в качестве источника света и фотоприемником в качестве приемника. Фотоприёмник преобразует вращательное движение в электрические сигналы путем сканирования растров на двух оптических (чаще из стекла) элементах. Электрические сигналы предоставляют информацию о взаимном положении двух механических частей, и, как следствие, угле перемещения и / или направлении перемещения.

Имеет универсальный расширенный диапазон питающего напряжения от 10 до 30 В или 5 В. Разрешение датчика внутри оборота достигает 6000 имп/об. Возможные выходные сигналы TTL, Push-Pull, NPN, PNP Открытый коллектор

Энкодеры IRC используются совместно с блоками отображения (УЦИ) или системами числового управления на станках (ЧПУ) или роботах. Отлично подходят для применения на оборудовании, где требуются точность и надежность измерений.
Датчик применяется в различных отраслях, хорошо себя зарекомендовал в промышленности:

• конвейерных линиях
• станочном оборудовании
• деревообрабатывающем оборудовании
• упаковочном оборудовании
• и др.
