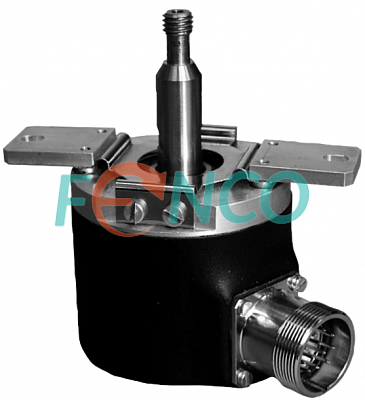

Энкодер IRC 335 Larm

Характеристики датчика IRC335

Диаметр корпуса	58 мм
Тип фланца	Упругий элемент
Тип вала	Цельный вал 12 мм с резьбой М8 х 5,5 мм (Форма вала может быть задана в соответствии с требованиями заказчика)
Диаметр вала	12 мм заканчивается винтовой резьбой M8 x 5, 5мм
Напряжение питания	5 +/- 5% В
Тип выходного сигнала	Push Pull, Line driver, Открытый коллектор (NPN, PNP)
Тип соединителя	Кабель или разъем
Вывод соединителя	Радиально или аксиально
Степень защиты от внешней среды	IP65
Диапазон рабочих температур	стандартно - от 0 до + 60 С модель M - от -25 C до + 60 С
Допустимая нагрузка на вал	Аксиальная 40 Н Радиальная 60 Н
Масса	около 0,35 кг
Удар	50 g (100 ms)
Вибрация	10 g (10 ... 2000 Hz)
Доступное разрешение импульсов на оборот (имп/об)	100, 200, 250, 360, 500, 512, 1000, 1024, 1250, 1500, 2048, 2500, 3600, 4096, 5000, 6000

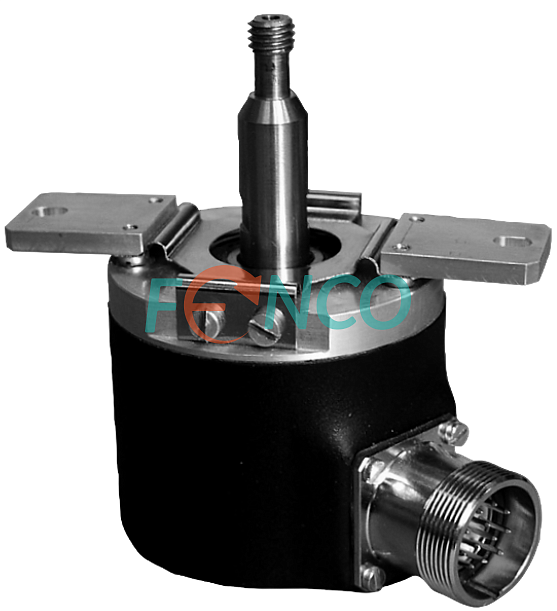

Инкрементные поворотные энкодеры IRC335 от Larm

В стандартной промышленной версии изготавливаются в корпусе 58 мм. Имеет фланец, упругий элемент для крепления и цельный выступающий вал с резьбой. Внутреннее устройство выполнено со светодиодом в качестве источника света и фотоприемником в качестве приемника. Фотоприёмник преобразует вращательное движение в электрические сигналы путем сканирования растров на двух оптических (чаще из стекла) элементах. Электрические сигналы предоставляют информацию о взаимном положении двух механических частей, и, как следствие, угле перемещения и / или направлении перемещения.

Имеет универсальный расширенный диапазон питающего напряжения от 10 до 30 В или 5 В. Разрешение датчика внутри оборота достигает 6000 имп/об. Возможные выходные сигналы TTL, Push-Pull, NPN, PNP Открытый коллектор

Энкодеры IRC используются совместно с блоками отображения (УЦИ) или системами числового управления на станках (ЧПУ) или роботах. Отлично подходят для применения на оборудовании, где требуются точность и надежность измерений.
Датчик применяется в различных отраслях, хорошо себя зарекомендовал в промышленности:

• конвейерных линиях
• станочном оборудовании
• деревообрабатывающем оборудовании
• упаковочном оборудовании
• и др.
