Датчик скорости GEL 2432 Lenord Bauer

Характеристики датчика GEL 2432

Материал корпуса датчика	Нержавеющая сталь
Тип измеряемой шкалы	Зубчатое колесо из ферромагнитной стали или измерительный стержень
Шаг полюсов измерительной трубки	1мм / 1,6 мм / 2 мм
Ширина колеса	3 мм

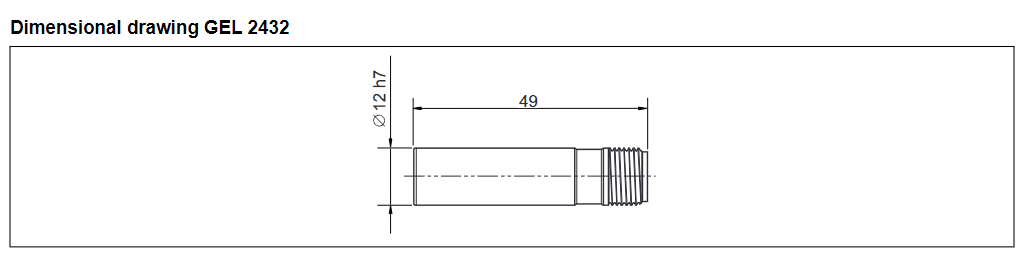

Диаметр измерительной трубки	12 мм
Зазор между датчиком и колесом	от 0,15 мм до 0,50 мм
Количество каналов	2 канала, смещенных на 90 градусов
Диапазон измерения	от 0 до 200 кГц
Тип выходного сигнала	TTL / SinCos 1 Vpp
Напряжение питания	5 В +/- 5% / 5В +/- 10%
Тип соединителя	Кабель
Степень защиты от внешней среды	IP 67
Диапазон рабочих температур	от - 30 до + 85°С

Датчик скорости GEL 2432 от Lenord Bauer

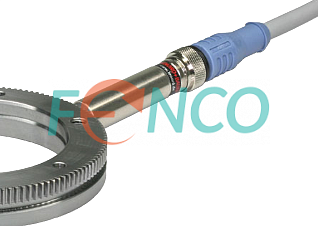

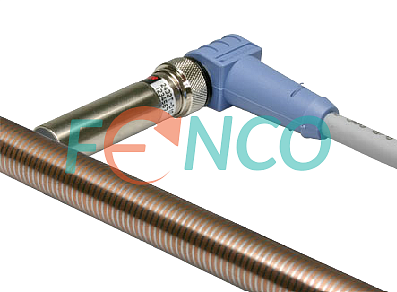

Датчики GEL 2432 оснащены магнитно-резонансными сенсорами для бесконтактного считывания измерительных данных с колес или стержней. Вывод осуществляется в форме прямоугольных либо синусоидальных сигналов. Сигналы сенсоров усилены внутри устройства и обладают температурной компенсацией. Высокая точность достигается благодаря интерполяции прямоугольного выходного сигнала (индивидуально настраиваемый коэффициент).


Выходные сигналы - два смещённых на 90° прямоугольных сигнала с инверсными 5 В TTL / RS422 выходами.  Sin/cos-сигналы 1 В/ч с инверсией.

Датчики скорости GEL 2432 приспособлены для работы в экстремальных условиях. Уровень защиты IP 67, химическая стойкость поверхности сенсора.

Области применения:

• Измерение хода поршневых штоков в машинах для литья под давлением.
• Бесконтактный контроль скоростей и позиций в машине и двигателях.
