Энкодер GEL 293 Lenord Bauer

Характеристики датчика GEL 293

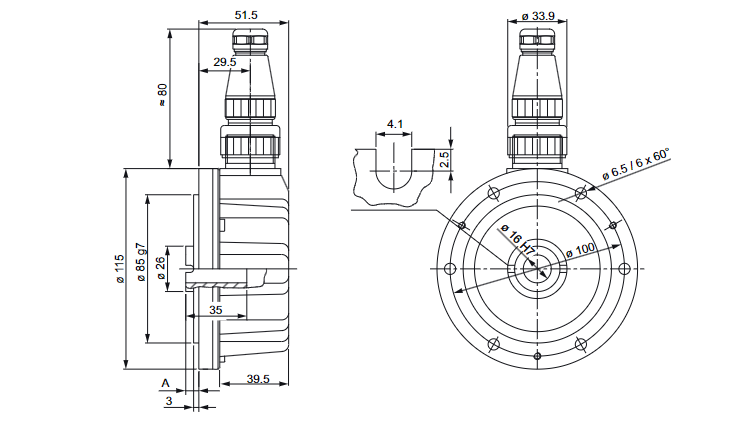

Диаметр корпуса	115 мм
Тип фланца	Еврофланец
Тип вала	Полый вал
Диаметр вала	16 мм
Напряжение питания	5 В / 10...30 В
Тип выходного сигнала	TTL / HTL
Тип соединителя	Кабель или разъем
Максимально допустимая частота вращения	8000 об/мин
Степень защиты от внешней среды	IP 64 / IP 66
Диапазон рабочих температур	от 0 до +70°C / от - 20 до + 85°С
Максимальная нагрузка на вал	Аксиальная - 200 Н Радиальная - 200 Н
Масса	около 0,7 кг
Доступное разрешение импульсов на оборот (имп/об)	до 266240

Инкрементальные угловые энкодеры GEL 293 от Lenord Bauer

Инкрементальные энкодеры GEL 293 функционируют на основе бесконтактного магнитного сканирования колеса, которое интегрировано в сам датчик. Корпус устройства имеет диаметр 115 мм и может быть оснащен либо радиальным разъемом, либо кабельным выводом. Установка происходит на вал диаметром 16 мм при помощи гибкой муфты с полым валом. Для обеспечения надежного соединения соединения используются прижимные пластины, что требует соблюдения предварительного натяжения муфты.

Также доступны опции, такие как отвод конденсата и дополнительные меры защиты от влаги и вибраций для работы в сложных условиях. Установку датчиков с отводом конденсата следует осуществлять с направлением вниз.

Энкодер GEL 293 применяется в промышленном машиностроении, судостроении, на морском транспорте.
