УЦИ CS5500 Precizika

Общее описание CS5000 Precizika Metrology

Двух или трехосевое устройство цифровой индикации (УЦИ) работает с угловыми и линейными инкрементальными энкодерами с напряжением питания 5 В и выходным сигналом TTL RS422. УЦИ имеет приборное исполнение, в комплект входит кронштейн. Работает в диапазоне температур от 0 до 50°C.

УЦИ имеет следующую функциональность:

• Измерение в миллиметрах или дюймах
• Расчет радиуса
• Измерение в относительной или абсолютной системе координат
• Ввод или установка нулевых значений для выбранной оси
• Память для последней позиции после выключения
• Индикация направления движения
• Коррекция ошибок: линейная компенсация
• Последовательный интерфейс RS232

УЦИ предполагает возможность измерения в относительной или абсолютной системе координат. Относительная и абсолютная системы отсчета позволяют работать в произвольной системе координат или в системе координатах оборудования соответственно. Переключение между режимами работы осуществляется кнопками на лицевой панели устройства.

УЦИ CS5000 Precizika. Особенности конструкции

Устройство имеет приборное исполнение. В комплект входит монтажный кронштейн, что позволяет установить устройство на станке или на внешней стойке. Крепление к кронштейну производится четырьмя винтами М4 длиной 20 мм.

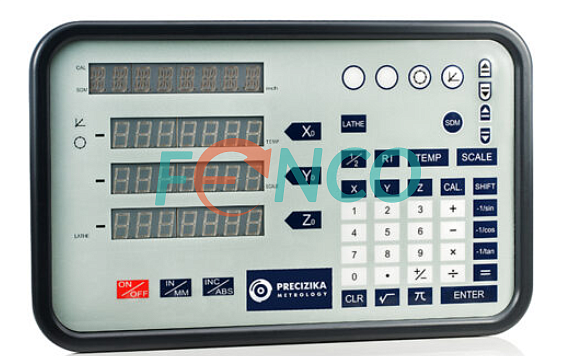

На передней панели расположено высококонтрастное светодиодное табло зеленого свечения и кнопки задания режимов измерения. Кнопочная панель снабжена светодиодами. Табло вмещает 7 десятичных разрядов и знак для каждой оси. Высота цифр - 14 мм. Для удобства на передней панели так же размещена кнопка включения и выключения устройства.

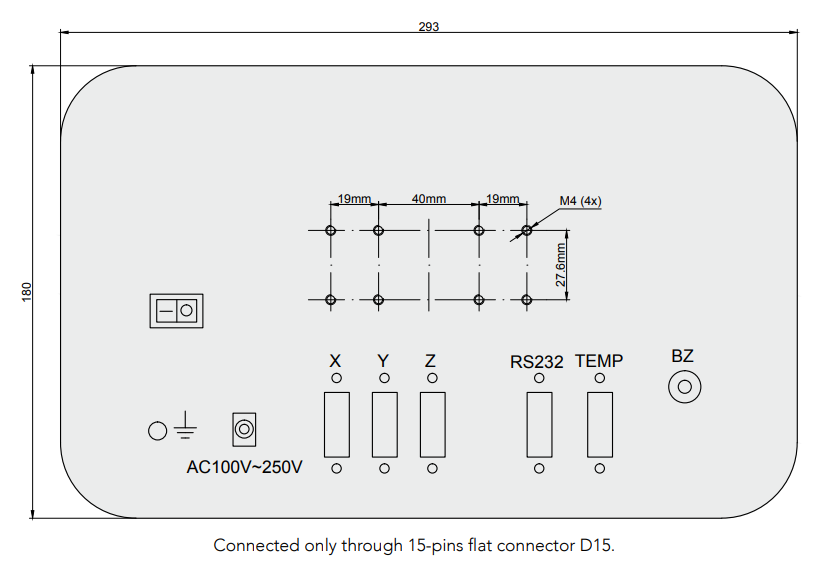

На задней панели расположены три разъема для подключения измерительных систем, вход для подключения питающего напряжения (блока питания), клавишный выключатель, порт RS232 и зуммер. Блок питания устройства от сети переменного тока входит в комплект поставки.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания УЦИ - 8 - 24 В постоянного тока. Потребляемая мощность - 5 Вт. Выходной сигнал преобразователя перемещений (энкодера) - TTL RS422 (с инверсными сигналами).
