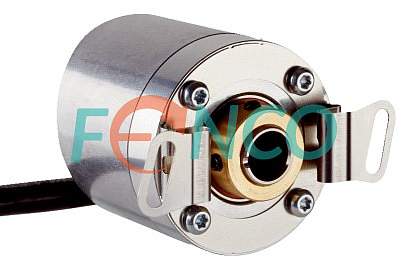

Энкодер DBS36 Core Sick
Артикул:
DBS 36 Sick
Замена энкодеров DBS 36 производителя Sick
Подробнее
Под заказ
Варианты аналогов:
Описание
Характеристики датчика DBS36
| Диаметр корпуса |
|
| Тип фланца | Зажимной фланец, упругий элемент |
|
Тип вала |
Полый вал, цельный вал |
| Диаметр вала |
8 мм- полый вал 6 мм- цельный вал |
| Напряжение питания |
4.5...5.5 В 7...27 В 7...30 В 4.5...30 В |
| Тип выходного сигнала |
HTL / Push pull |
| Тип соединителя | Кабель |
| Вывод соединителя | Аксиально или радиально |
|
Степень защиты от внешней среды |
IP 65 |
|
Диапазон рабочих температур |
от -20 до +70 С |
|
Допустимая нагрузка на вал |
|
| Масса | около 0,15 кг (с кабелем) |
| Удар |
100 g (6 ms) |
| Вибрация |
20 g (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
1200 |
Инкрементные поворотные энкодеры DBS36 от Sick
Инкрементальные энкодеры DBS36 Core отличаются универсальностью механического исполнения, высоким качеством технических деталей и многообразием вариантов. В серию входят модели с полым тупиковым валом диаметром до 8 мм и с зажимным фланцем со сплошным валом диаметром 6 мм или 1/4". В исполнении с зажимным фланцем имеются 2 разных фланца с шестью различными монтажными шаблонами отверстий и сервопазом для монтажа при помощи сервозажимов. Модели с полым валом оснащены универсальной статорной муфтой, которая позволяет надёжно закрепить энкодер на удобном для данного применения диаметре. Все модели имеют компактные размеры и универсальное кабельное соединение, которое позволяет прокладывать кабель в осевом или радиальном направлении.
Описание DBS36
509.55 КБ
