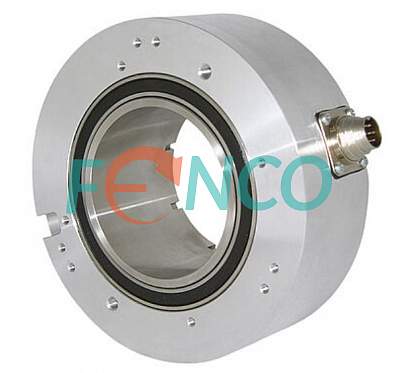

Энкодер с большим полым валом WDG 145H Wachendorff
Артикул:
WDG 145H Wachendorff
Замена энкодеров с большим полым валом WDG 145H производителя Wachendorff
Подробнее
Под заказ
Цены
| Название |
Артикул
|
Цена | В наличии | |
| WDG 145H-60-1024-ABN-R24-K3 | 145H6010243DK3 |
Цена по запросу
|
Под заказ | Подобрать аналог |
| WDG 145H-65-1024-ABN-R24-K3 | 145H651024ABNR24K3 |
Цена по запросу
|
Под заказ | Подобрать аналог |
Описание
Характеристики датчика WDG 145H
| Диаметр корпуса | 145 мм |
| Тип фланца | Упругий элемент |
|
Тип вала |
Сквозной полый вал |
| Диаметр вала |
45 мм, 48 мм, 50 мм, 55 мм, 60 мм, 65 мм, 72 мм |
| Напряжение питания |
4,75…5,5 В / 10…30 В |
| Тип выходного сигнала |
TTL / RS422 / HTL |
| Тип соединителя | Кабель или разъем |
| Вывод соединителя | Радиально |
|
Степень защиты от внешней среды |
IP 54, IP 65- опционально |
|
Диапазон рабочих температур |
от -20 до +80 С |
|
Допустимая нагрузка на вал |
Аксиальная 100 Н Радиальная 200 Н |
| Масса | около 1,70 кг / 2,50 кг |
| Удар |
1000 м/с2 (6 м/с) |
| Вибрация |
50 м/с2 (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
до 1024 / до 2500 |

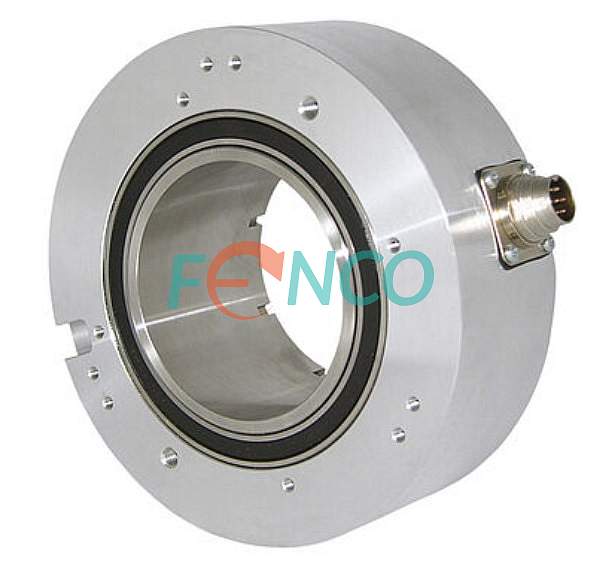

Инкрементальные угловые энкодеры с большим полым валом WDG 145H от Wachendorff
Особенности модели:- Энкодер со сквозным валом для непосредственной установки на большие электродвигатели.
- Максимальная механическая и электрическая безопасность.
- Высокая помехоустойчивость при использовании с преобразователями частоты.
- Соответствует классу защиты IP54, опционально IP64.
- Защита от переполюсовки при подключении к питанию от 10 В до 30 В.
| В наличии : | Нет |
Чертеж WDG 145H
233.97 КБ
Описание WDG 145H
1.78 МБ
