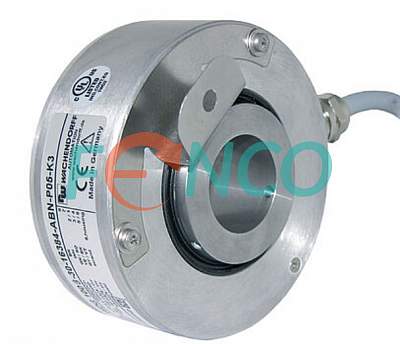

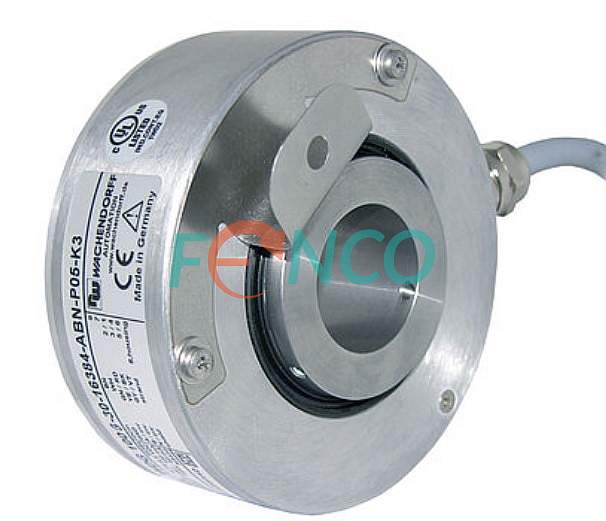

Энкодер WDG 100G Wachendorff
Артикул:
WDG 100G Wachendorff
Замена энкодеров WDG 100G производителя Wachendorff
Подробнее
Под заказ
Описание
Характеристики датчика WDG 100G
| Диаметр корпуса | 100 мм |
| Тип фланца | Упругий элемент |
|
Тип вала |
Сквозной полый вал |
| Диаметр вала |
25,4 мм, 28 мм, 30 мм, 32 мм, 36 мм, 38 мм, 40 мм, 42 мм, 45 мм |
| Напряжение питания |
4,75…5,5 В / 10…30 В / 5…30 В |
| Тип выходного сигнала |
TTL / RS422 / HTL / 1 Vpp / SinCos |
| Тип соединителя | Кабель или разъем |
| Вывод соединителя | Радиально |
|
Степень защиты от внешней среды |
IP 50 |
|
Диапазон рабочих температур |
от -20 до +80 С / от -10 до +70 С / от -40 до +80 С -опционально |
|
Допустимая нагрузка на вал |
Аксиальная 100 Н Радиальная 200 Н |
| Масса | около 0,72 кг |
| Удар |
1000 м/с2 (6 м/с) |
| Вибрация |
50 м/с2 (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
до 20480 |
Инкрементальные угловые энкодеры WDG 100G от Wachendorff
Особенности модели:- Надежный энкодер с полым валом для применения на силовых двигателях.
- Сквозной вал до 45 мм.
- Защита от обратной полярности и защита от короткого замыкания при напряжении от 10 В до 30 В.
- Простой монтаж.
- Соответствует классу защиты IP50.
- Опционально: диапазон рабочих температур от -40 °C до +80 °C .
| В наличии : | Нет |
Чертеж WDG 100G
175.25 КБ
Описание WDG 100G
1.65 МБ
