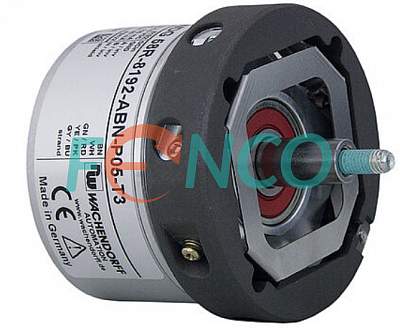

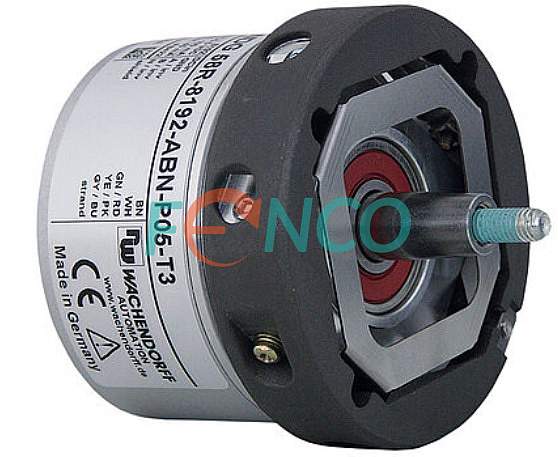

Энкодер WDG 58R Wachendorff
Артикул:
WDG 58R Wachendorff
Замена энкодеров WDG 58R производителя Wachendorff
Подробнее
Под заказ
Описание
Характеристики датчика WDG 58R
| Диаметр корпуса | 58 мм |
| Тип фланца | Фланец с муфтой |
|
Тип вала |
Конусный вал |
| Диаметр вала |
1:10 / 9,25 мм |
| Напряжение питания |
4,75…5,5 В / 10…30 В / 5…30 В |
| Тип выходного сигнала |
TTL / RS422 / HTL / 1 Vpp / SinCos |
| Тип соединителя | Кабель |
| Вывод соединителя | Тангенциально |
|
Степень защиты от внешней среды |
IP 67, IP 65 |
|
Диапазон рабочих температур |
от -20 до +80 С / от -10 до +70 С |
|
Допустимая нагрузка на вал |
Аксиальная 60 Н Радиальная 80 Н |
| Масса | около 0,22 кг |
| Удар |
1000 м/с2 (6 м/с) |
| Вибрация |
50 м/с2 (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
до 25000 |
Инкрементальные угловые энкодеры WDG 58R от Wachendorff
Особенности модели:- Надежный энкодер промышленного стандарта.
- Разрешение до 25000 PPR.
- Максимальная механическая и электрическая безопасность.
- Высокая помехоустойчивость.
- Защита от обратной полярности и защита от короткого замыкания при напряжении от 10 В до 30 В.
- Высокая выходная частота 600 кГц/2 МГц.
Описаниеи WDG 58R
