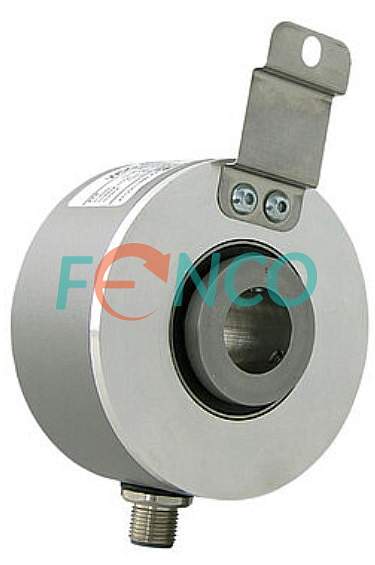

Энкодер WDG 80H Wachendorff
Артикул:
WDG 80H Wachendorff
Замена энкодеров WDG 80H производителя Wachendorff
Подробнее
Под заказ
Цены
| Название |
Артикул
|
Цена | В наличии | |
| WDG 80H-20-100-AB-G24-K3-ABC | 80H2010021K3ABC |
Цена по запросу
|
Под заказ | Подобрать аналог |
| WDG 80H-20-500-ABN-R30-S5-AAU | 80H205003ES5AAU |
Цена по запросу
|
Под заказ | Подобрать аналог |
| WDG 80H-20-500-ABN-R30-SH8 | 80H205003ESH8 |
Цена по запросу
|
Под заказ | Подобрать аналог |
| WDG 80H-20-50-ABN-G24-S9-ABC | 80H205031S9ABC |
Цена по запросу
|
Под заказ | Подобрать аналог |
| WDG 80H-20-500-ABN-R30-S5 | 80H205003ES5 |
Цена по запросу
|
Под заказ | Подобрать аналог |
Описание
Характеристики датчика WDG 80H
| Диаметр корпуса | 80 мм |
| Тип фланца | Упругий элемент |
|
Тип вала |
Сквозной полый вал |
| Диаметр вала |
10 мм, 12 мм, 14 мм, 15 мм, 16 мм, 18 мм, 20 мм, 25 мм, 27 мм |
| Напряжение питания |
4,75…5,5 В / 10…30 В / 5…30 В |
| Тип выходного сигнала |
TTL / RS422 / HTL / 1 Vpp / SinCos |
| Тип соединителя | Кабель или разъем |
| Вывод соединителя | Радиально |
|
Степень защиты от внешней среды |
IP 65 |
|
Диапазон рабочих температур |
от -20 до +80 С / от -10 до +70 С / от -40 до +80 С -опционально |
|
Допустимая нагрузка на вал |
Аксиальная 100 Н Радиальная 200 Н |
| Масса | около 0,60 кг |
| Удар |
1000 м/с2 (6 м/с) |
| Вибрация |
50 м/с2 (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
до 3840 |
Инкрементальные угловые энкодеры WDG 80H от Wachendorff
Особенности модели:- Надежный и недорогой энкодер.
- Высокий класс защиты IP65.
- Диаметр вала: от 10 мм до 27 мм.
- Защита от обратной полярности и защита от короткого замыкания при напряжении от 10 В до 30 В.
- Простой монтаж.
- Опционально: диапазон рабочих температур от -40 °C до +80 °C.
| В наличии : | Нет |
Чертеж WDG 80H
167.45 КБ
Описание WDG 80H
1.88 МБ
