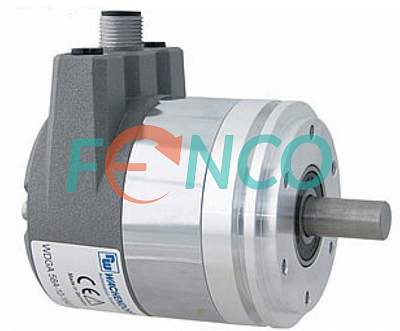

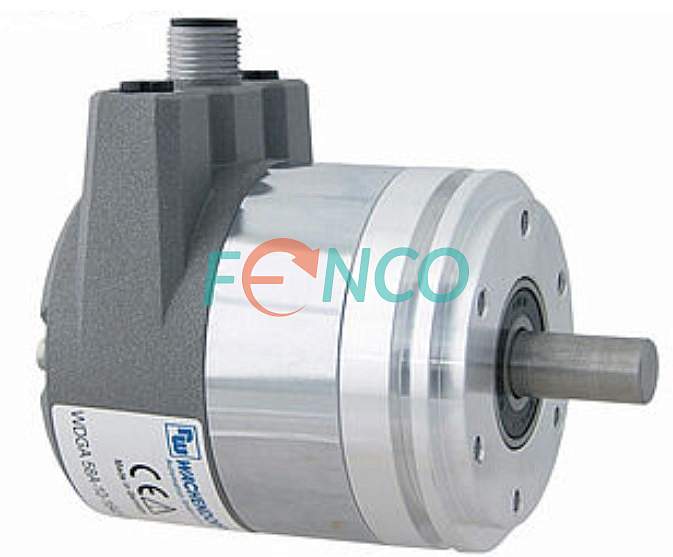

Энкодер WDGA 58A EtherNet-IP / EtherCAT Wachendorff
Артикул:
WDGA 58A EtherNet-IP / EtherCAT Wachendorff
Замена энкодеров WDGA 58A EtherNet-IP / EtherCAT производителя Wachendorff
Подробнее
Под заказ
Описание
Характеристики датчика WDGA 58A EtherNet-IP / EtherCAT
| Диаметр корпуса | 58 мм |
| Тип фланца | Синхрофланец |
|
Тип вала |
Цельный вал |
| Диаметр вала |
6 мм, 8 мм, 10 мм, 9,525 мм |
| Напряжение питания |
10...32 В |
| Тип выходного сигнала |
EtherNet-IP / EtherCAT |
| Тип соединителя | Интерфейсная крышка на 3 разъема М12 |
| Вывод соединителя | Радиально |
|
Степень защиты от внешней среды |
IP 67, IP 65 |
|
Диапазон рабочих температур |
от -40 до +85 С |
|
Допустимая нагрузка на вал |
Аксиальная 120 Н Радиальная 220 Н |
| Масса | около 0,70 кг |
| Удар |
5000 м/с2 (6 м/с) |
| Вибрация |
200 м/с2 (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
Однооборотные- до 14 bit Многооборотные- до 43 bit |
Абсолютные угловые энкодеры WDGA 58A EtherNet-IP / EtherCAT от Wachendorff
Особенности модели:- Технология EnDra ® : не требует технического обслуживания и экологически безопасен.
- Тип выходного сигнала- EtherNet-IP / EtherCAT , однооборотный / многооборотный.
- Однооборотный / многооборотный (макс. 14 бит / 43 бит).
- Высокая нагрузка на вал до 220 Н радиальная, 120 Н осевая.
| В наличии : | Нет |
Чертеж WDGA 58A EtherCAT (cov)
126.74 КБ
Чертеж WDGA 58A EtherNet_IP
128.58 КБ
Описание WDGA 58A EtherNet_IP
553.64 КБ
Описание WDGA 58A EtherCAT (cov)
541.77 КБ
