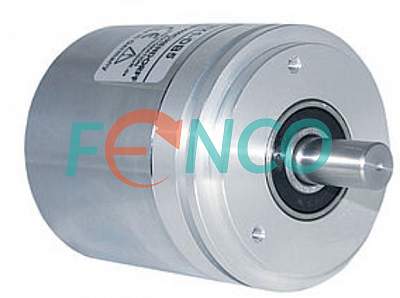

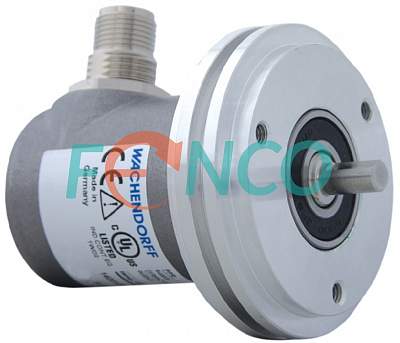

Энкодер WDGA 58A Wachendorff
Артикул:
WDGA 58A Wachendorff
Замена энкодеров WDGA 58A производителя Wachendorff
Подробнее
Под заказ
Цены
| Название |
Артикул
|
Цена | В наличии | |
| WDGA 58A-06-1200-SIA-G01-CH8 | 58A061200SIAG01CH8 |
Цена по запросу
|
Под заказ | Подобрать аналог |
Описание
Характеристики датчика WDGA 58A
| Диаметр корпуса | 58 мм |
| Тип фланца | Синхрофланец |
|
Тип вала |
Цельный вал |
| Диаметр вала |
6 мм, 10 мм / 6 мм, 8 мм, 10 мм, 9,525 мм с оцинкованной изоляцией |
| Напряжение питания |
4,75…32 В / 10...32 В |
| Тип выходного сигнала |
CANopen / CANopen Lift / CAN SAE J1939 / SSI / RS485 |
| Тип соединителя | Кабель или разъем |
| Вывод соединителя | Аксиально или радиально |
|
Степень защиты от внешней среды |
IP 67, IP 65 |
|
Диапазон рабочих температур |
от -40 до +85 С |
|
Допустимая нагрузка на вал |
Аксиальная 120 Н Радиальная 220 Н |
| Масса | около 0,22 кг |
| Удар |
5000 м/с2 (6 м/с) |
| Вибрация |
300 м/с2 (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
Однооборотные- до 16 bit Многооборотные- до 32 bit (CANopen Lift / CAN SAE J1939 / RS485) / до 43 bit (CANopen / SSI) |

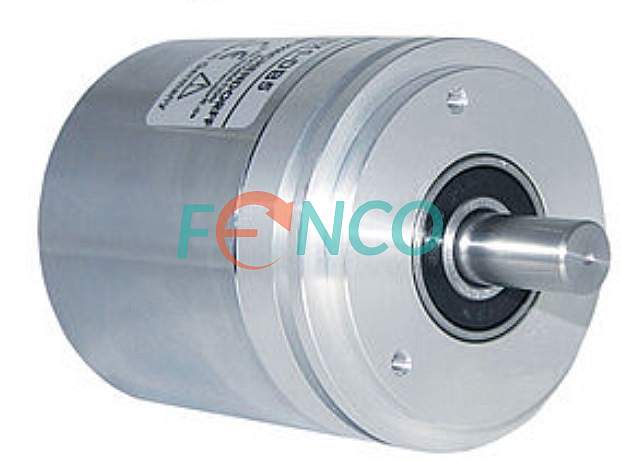

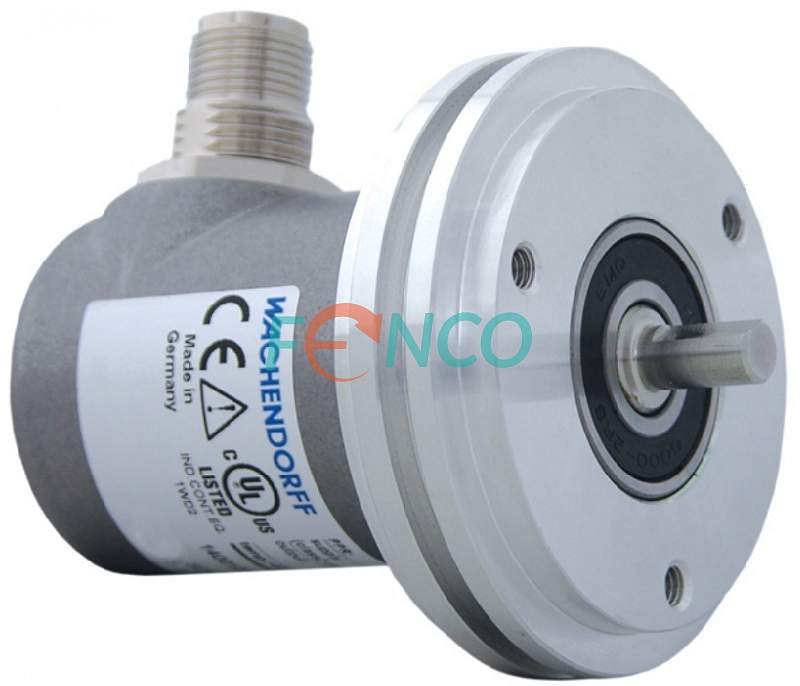

Абсолютные угловые энкодеры WDGA 58A от Wachendorff
Особенности модели:Компактный энкодер для промышленного использования.
Имеет четыре типа выходного сигнала.
- CANopen
- CANopen Lift
- CAN SAE J1939
- SSI
- RS485
| В наличии : | Нет |
Чертеж WDGA 58A CAN SAE J1939
277.8 КБ
Чертеж WDGA 58A CANopen galv. isolator
229.23 КБ
Чертеж WDGA 58A CANopen
215.05 КБ
Чертеж WDGA 58A RS485
347.13 КБ
Чертеж WDGA 58A SSI
367.74 КБ
Описание WDGA 58A CANopen
1.04 МБ
Описание WDGA 58A RS485
1.31 МБ
Описание WDGA 58A SSI
1.38 МБ
Описание WDGA 58A CAN SAE J1939
1.04 МБ
