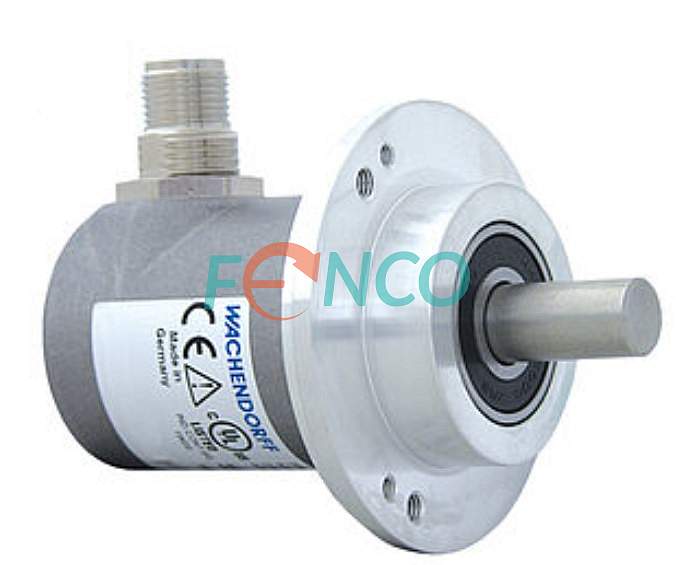

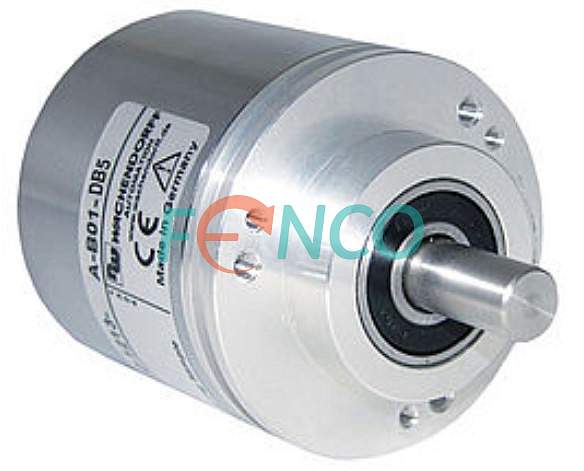

Энкодер WDGA 58B Wachendorff
Артикул:
WDGA 58B Wachendorff
Замена энкодеров WDGA 58B производителя Wachendorff
Подробнее
Под заказ
Цены
| Название | Цена | В наличии | |
| WDGA 58B-10-1212-CLA-B01-L2-AFB-100 |
Цена по запросу
|
Под заказ | Подобрать аналог |
| WDGA 58B-10-1212-PNU-B01-BI2-AAS |
Цена по запросу
|
Под заказ | Подобрать аналог |
Описание
Характеристики датчика WDGA 58B
| Диаметр корпуса | 58 мм |
| Тип фланца | зажимной фланец |
|
Тип вала |
Цельный вал |
| Диаметр вала |
6 мм, 8 мм, 10 мм, 9,525 мм с оцинкованной изоляцией |
| Напряжение питания |
4,75…32 В / 10...32 В |
| Тип выходного сигнала |
CANopen / CANopen Lift / CAN SAE J1939 / SSI / RS485 |
| Тип соединителя | Кабель или разъем |
| Вывод соединителя | Аксиально или радиально |
|
Степень защиты от внешней среды |
IP 67, IP 65, IP 69K |
|
Диапазон рабочих температур |
от -40 до +85 С |
|
Допустимая нагрузка на вал |
Аксиальная 120 Н Радиальная 220 Н |
| Масса | около 0,20 кг |
| Удар |
5000 м/с2 (6 м/с) |
| Вибрация |
300 м/с2 (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
Однооборотные- до 16 bit Многооборотные- до 32 bit (CANopen Lift / CAN SAE J1939 / RS485) / до 43 bit (CANopen / SSI) |
Абсолютные угловые энкодеры WDGA 58B от Wachendorff
Особенности модели:Компактный энкодер для промышленного использования.
Имеет четыре типа выходного сигнала.
- CANopen
- CANopen Lift
- CAN SAE J1939
- SSI
- RS485
| В наличии : | Нет |
Чертеж WDGA 58B CANopen LIFT
311.4 КБ
Чертеж WDGA 58B RS485
379.06 КБ
Чертеж WDGA 58B SSI
417.05 КБ
Чертеж WDGA 58B CAN SAE J1939
249.5 КБ
Чертеж WDGA 58B CANopen galv. isolator
276.87 КБ
Чертеж WDGA 58B CANopen
288.5 КБ
Описание WDGA 58B CANopen LIFT
992.66 КБ
Описание WDGA 58B CANopen
978.27 КБ
Описание WDGA 58B RS485
1.21 МБ
Описание WDGA 58B SSI
1.25 МБ
Описание WDGA 58B CAN SAE J1939
978.31 КБ
