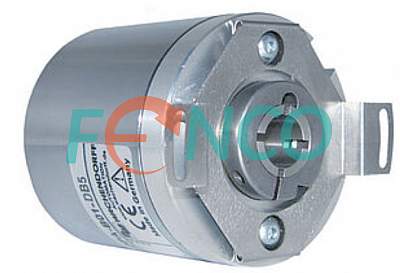

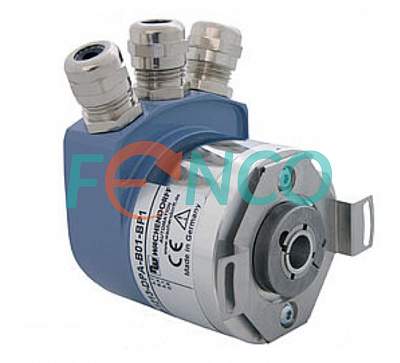

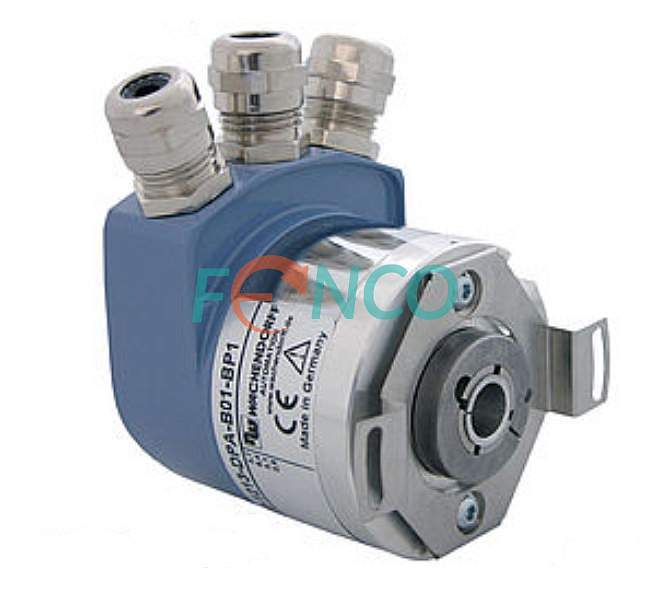

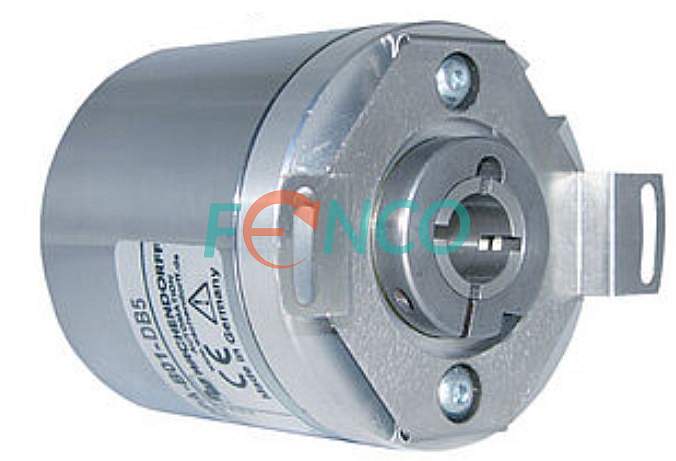

Энкодер WDGA 58E PROFIBUS-DP Wachendorff
Описание
Характеристики датчика WDGA 58E PROFIBUS-DP
Диаметр корпуса | 58 мм |
Тип фланца | Упругий элемент |
Тип вала |
Глухой полый вал |
Диаметр вала |
6 мм, 6,35 мм, 7 мм, 8 мм, 9,525 мм, 10 мм с зажимной втулкой / 12 мм, 14 мм, 15 мм |
Напряжение питания |
10...32 В |
Тип выходного сигнала |
PROFIBUS-DPV2 |
Тип соединителя |
Разъем / Интерфейсная крышка на 3 разъема М12 |
Вывод соединителя |
Разъем - аксиально Интерфейсная крышка- радиально |
Степень защиты от внешней среды |
IP 67, IP 65 |
Диапазон рабочих температур |
от -40 до +85 С |
Допустимая нагрузка на вал |
Аксиальная 50 Н Радиальная 80 Н |
Масса | около 0,41 кг |
Удар |
1000 м/с2 (6 м/с) |
Вибрация |
50 м/с2 (10 ... 2000 Hz) |
Доступное разрешение импульсов на оборот (имп/об) |
Однооборотные- до 14 bit Многооборотные- до 39 bit |
Абсолютные угловые энкодеры WDGA 58E PROFIBUS-DP от Wachendorff
Особенности модели:- Технология EnDra ® : не требует технического обслуживания и экологически безопасен.
- Тип выходного сигнала -PROFIBUS, однооборотный / многооборотный.
- Однооборотный / многооборотный (макс. 14 бит/39 бит).
- Высокая нагрузка на вал до 80 Н радиальная, 50 Н осевая.
WDGA 58E PROFIBUS-DP (cov)
161.65 КБ
WDGA 58E PROFIBUS-DP (con)
197.71 КБ
Описание WDGA 58E PROFIBUS-DP (con)
551.11 КБ
-
