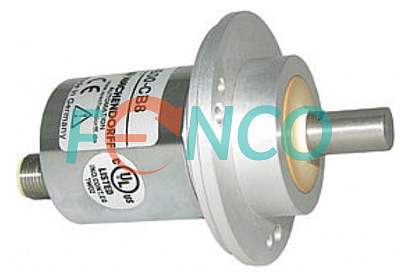

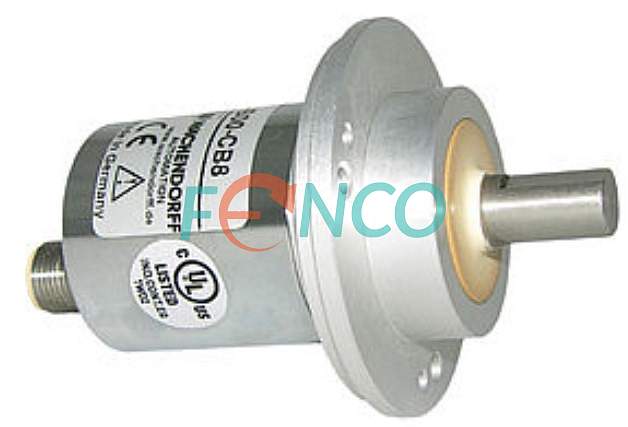

Энкодер WDGA 58S Wachendorff
Артикул:
WDGA 58S Wachendorff
Замена энкодеров WDGA 58S производителя Wachendorff
Подробнее
Под заказ
Описание
Характеристики датчика WDGA 58S
| Диаметр корпуса | 58 мм |
| Тип фланца | Зажимной фланец |
|
Тип вала |
Цельный вал |
| Диаметр вала |
10 мм |
| Напряжение питания |
4.75...32 В |
| Тип выходного сигнала |
CANopen / CAN SAE J1939 / SSI / RS485 |
| Тип соединителя | Кабель или разъем |
| Вывод соединителя | Аксиально или радиально |
|
Степень защиты от внешней среды |
IP 67, IP 69K |
|
Диапазон рабочих температур |
от -40 до +85 С |
|
Допустимая нагрузка на вал |
Аксиальная 100 Н Радиальная 100 Н |
| Масса | около 0,20 кг |
| Удар |
5000 м/с2 (6 м/с) |
| Вибрация |
300 м/с2 (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
Однооборотные- до 16 bit Многооборотные- до 32 bit (RS485 / CAN SAE J1939 ) / до 43 bit (CANopen / SSI ) |
Абсолютные угловые энкодеры WDGA 58S от Wachendorff
Особенности модели:Компактный энкодер для промышленного использования.
Имеет четыре типа выходного сигнала.
- CANopen
- CAN SAE J1939
- SSI
- RS485
| В наличии : | Нет |
Чертеж WDGA 58S RS485
112.11 КБ
Чертеж WDGA 58S SSI
112.24 КБ
Чертеж WDGA 58S CAN SAE J1939
103.29 КБ
Чертеж WDGA 58S CANopen
109.38 КБ
Описание WDGA 58S SSI
654.89 КБ
Описание WDGA 58S CAN SAE J1939
542.93 КБ
Описание WDGA 58S CANopen
542.78 КБ
Описание WDGA 58S RS485
584.84 КБ
