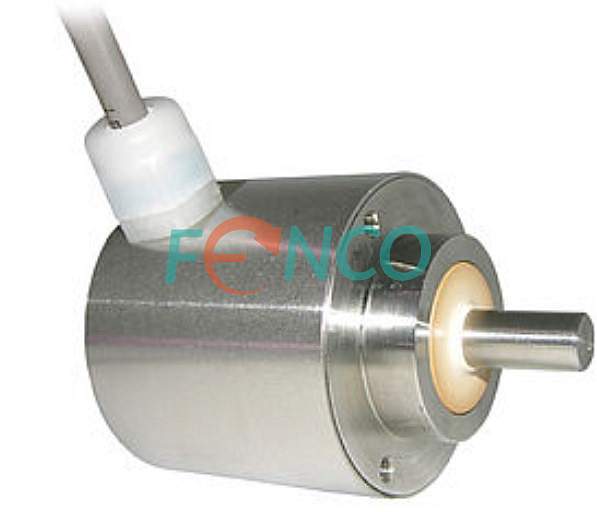

Энкодер WDGA 58V Wachendorff
Описание
Характеристики датчика WDGA 58V
Диаметр корпуса | 58 мм |
Тип фланца | Зажимной фланец |
Тип вала |
Цельный вал |
Диаметр вала |
10 мм |
Напряжение питания |
4.75...32 В |
Тип выходного сигнала |
CANopen / CAN SAE J1939 / SSI / RS485 |
Тип соединителя | Кабель (TPE) |
Вывод соединителя | Радиально |
Степень защиты от внешней среды |
IP 67, IP 69K |
Диапазон рабочих температур |
от -20 до +80 С |
Допустимая нагрузка на вал |
Аксиальная 100 Н Радиальная 100 Н |
Масса | около 0,60 кг |
Удар |
5000 м/с2 (6 м/с) |
Вибрация |
300 м/с2 (10 ... 2000 Hz) |
Доступное разрешение импульсов на оборот (имп/об) |
Однооборотные- до 16 bit Многооборотные- до 32 bit (RS485 / CAN SAE J1939 ) / до 43 bit (CANopen / SSI ) |
Абсолютные угловые энкодеры WDGA 58V от Wachendorff
Особенности модели:Компактный энкодер для промышленного использования.
Имеет четыре типа выходного сигнала.
- CANopen
- CAN SAE J1939
- SSI
- RS485
WDGA 58V RS485
125.12 КБ
WDGA 58V SSI
120.72 КБ
WDGA 58V CAN SAE J1939
106.77 КБ
WDGA 58V CANopen
111.11 КБ
Описание WDGA 58V CAN SAE J1939
533.45 КБ
Описание WDGA 58V CANopen
533.26 КБ
Описание WDGA 58V RS485
581.58 КБ
Описание WDGA 58V SSI
651.53 КБ
