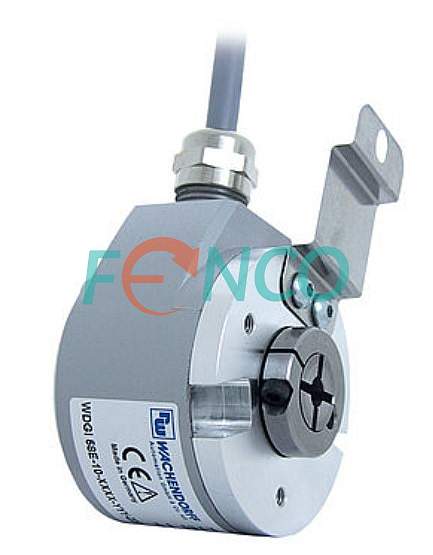

Энкодер WDGI 58E Wachendorff
Артикул:
WDGI 58E Wachendorff
Замена энкодеров WDGI 58E производителя Wachendorff
Подробнее
Под заказ
Цены
| Название |
Артикул
|
Цена | В наличии | |
| WDGI 58E-10-125-ABN-G24-S3 | 58E10125ABNG24S3 |
Цена по запросу
|
Под заказ | Подобрать аналог |
Описание
Характеристики датчика WDGI 58E
| Диаметр корпуса | 58 мм |
| Тип фланца | Упругий элемент |
|
Тип вала |
Глухой полый вал |
| Диаметр вала |
8 мм, 10 мм, 12 мм, 15 мм / 6 мм, 6,35 мм, 7 мм, 9,52 мм |
| Напряжение питания |
4,75…5,5 В / 10…30 В / 5…30 В |
| Тип выходного сигнала |
TTL / RS422 / HTL / 1 Vpp / SinCos |
| Тип соединителя | Кабель или разъем |
| Вывод соединителя | Радиально |
|
Степень защиты от внешней среды |
IP 67, IP 65 |
|
Диапазон рабочих температур |
от -10 до +70 С / от -20 до +80 С |
|
Допустимая нагрузка на вал |
Аксиальная 50 Н / 60 Н Радиальная 80 Н |
| Масса | около 0,22 кг |
| Удар |
1000 м/с2 (6 м/с) |
| Вибрация |
50 м/с2 (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
до 1024 / до 25000 |
Инкрементальные угловые энкодеры WDGI 58E от Wachendorff
Особенности модели:- Прочный энкодер промышленного стандарта с глухим полым валом.
- Крышка корпуса из литого под давлением алюминия
с экологически безопасным порошковым покрытием - Разрешение до 25000 PPR.
- Максимальная механическая и электрическая безопасность.
- Высокая степень защиты IP67, уплотнение вала IP65.
- Защита от обратной полярности и защита от короткого замыкания при напряжении от 10 В до 30 В.
- Высокая выходная частота 600 кГц/2 Мгц.
- Опционально: от -40 °C до +85 °C.
