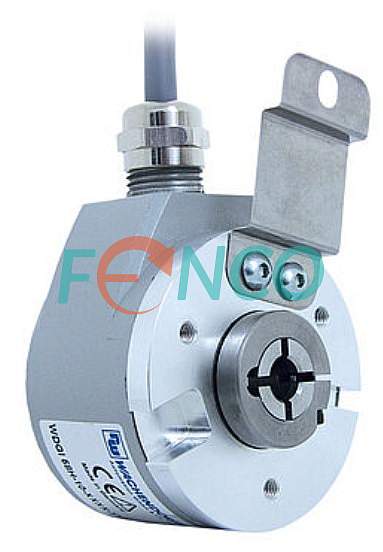

Энкодер WDGI 58H Wachendorff
Артикул:
WDGI 58H Wachendorff
Замена энкодеров WDGI 58H производителя Wachendorff
Подробнее
Под заказ
Цены
| Название |
Артикул
|
Цена | В наличии | |
| WDGI 58H-12-4096-ABN-I24-K3 | 58H12409634K3 |
Цена по запросу
|
Под заказ | Подобрать аналог |
| WDGI-58H-14-500-AB-H24-L3 | WDGI58H14500ABH24L3 |
Цена по запросу
|
Под заказ | Подобрать аналог |
| WDGI 58H-12-100-ABN-G24-K3 | 58H12100ABNG24K3 |
Цена по запросу
|
Под заказ | Подобрать аналог |
Описание
Характеристики датчика WDGI 58H
| Диаметр корпуса | 58 мм |
| Тип фланца | Упругий элемент |
|
Тип вала |
Глухой полый вал |
| Диаметр вала |
8 мм, 10 мм, 12 мм, 12,7 мм, 14 мм, 15 мм / 6 мм, 6,35 мм, 7 мм, 9,25 мм с зажимной втулкой |
| Напряжение питания |
4,75…5,5 В / 10…30 В / 5…30 В |
| Тип выходного сигнала |
TTL / RS422 / HTL / 1 Vpp / SinCos |
| Тип соединителя | Кабель или разъем |
| Вывод соединителя | Радиально |
|
Степень защиты от внешней среды |
IP 65 |
|
Диапазон рабочих температур |
от -20 до +80 С / от -40 до +85 С / от -10 до +70 С |
|
Допустимая нагрузка на вал |
Аксиальная 60 Н Радиальная 80 Н |
| Масса | около 0,22 кг |
| Удар |
1000 м/с2 (6 м/с) |
| Вибрация |
50 м/с2 (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
до 25000 |
Инкрементальные угловые энкодеры WDGI 58H от Wachendorff
Особенности модели:- Надежный энкодер промышленного стандарта.
- Крышка корпуса из литого под давлением алюминия
с экологически безопасным порошковым покрытием - Разрешение до 25000 PPR.
- Высокий класс защиты IP65, с масляным уплотнением.
- Максимальная механическая и электрическая безопасность.
- Высокая помехоустойчивость.
- Защита от обратной полярности и защита от короткого замыкания при напряжении от 10 В до 30 В.
- Высокая выходная частота 600 кГц/2 МГц.
- Опционально: от -40 °C до +85 °C.
| В наличии : | Нет |
Чертеж WDGI 58H
189.57 КБ
Описание WDGI 58H
2.23 МБ
