Энкодер WDGI 63Q Wachendorff
Артикул:
WDGI 63Q Wachendorff
Замена энкодеров WDGI 63Q производителя Wachendorff
Подробнее
Под заказ
Описание
Характеристики датчика WDGI 63Q
| Диаметр корпуса | 63 мм |
| Тип фланца | Квадратный фланец |
|
Тип вала |
Цельный вал |
| Диаметр вала |
9,52 мм / 10 мм, 7 мм, 8 мм по запросу |
| Напряжение питания |
4,75…5,5 В / 10…30 В / 5…30 В |
| Тип выходного сигнала |
TTL / RS422 / HTL / 1 Vpp / SinCos |
| Тип соединителя | Кабель или разъем |
| Вывод соединителя | Аксиально или радиально |
|
Степень защиты от внешней среды |
IP 65, IP 67 |
|
Диапазон рабочих температур |
от -20 до +80 С / от -40 до +85 С / от -10 до +70 С |
|
Допустимая нагрузка на вал |
Аксиальная 120 Н Радиальная 220 Н |
| Масса | около 0,30 кг |
| Удар |
1000 м/с2 (6 м/с) |
| Вибрация |
50 м/с2 (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
до 25000 |

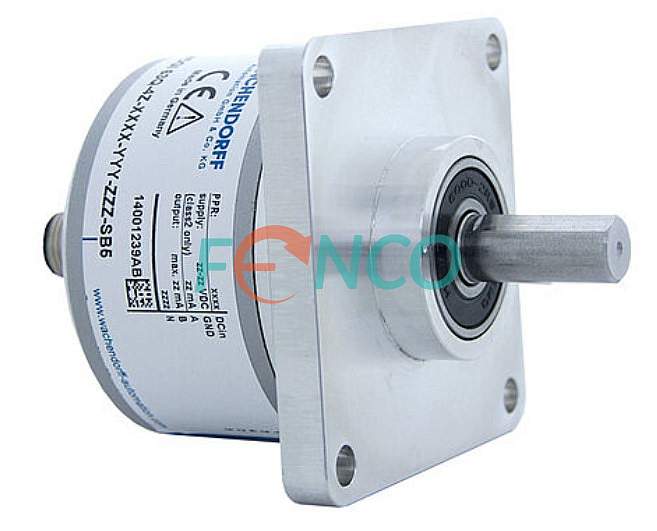

Инкрементальные угловые энкодеры WDGI 63Q от Wachendorff
Особенности модели:- Надежный энкодер промышленного стандарта.
- Крышка корпуса из литого под давлением алюминия
с экологически безопасным порошковым покрытием - Разрешение до 25000 PPR.
- Степень защиты IP67, уплотнение вала IP65.
- Защита от обратной полярности и защита от короткого замыкания при напряжении от 10 В до 30 В.
- Высокая выходная частота 600 кГц/2 МГц.
- Опционально: от -40 °C до +85 °C.
