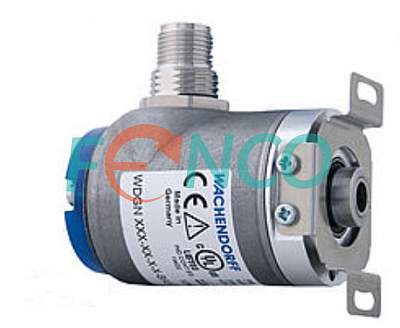

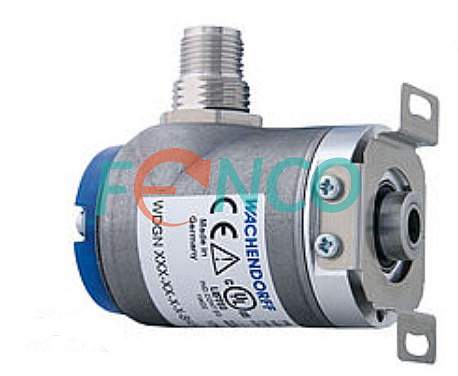

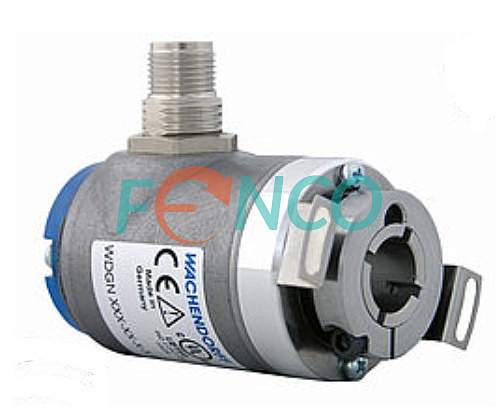

Программируемый энкодер WDGN 36E Wachendorff
Артикул:
WDGN 36E Wachendorff
Замена программируемых энкодеров WDGN 36E производителя Wachendorff
Подробнее
Под заказ
Описание
Характеристики датчика WDGN 36E
| Диаметр корпуса | 36 мм |
| Тип фланца | Упругий элемент |
|
Тип вала |
Глухой полый вал |
| Диаметр вала |
6 мм, 6,35 мм / 12 мм, 14 мм, 15 мм / 8 мм, 10 мм с закрепительной втулкой |
| Напряжение питания |
4,75…32 В |
| Тип выходного сигнала |
TTL / RS422 / HTL с настройкой через NFC |
| Тип соединителя | Кабель или разъем |
| Вывод соединителя | Радиально |
|
Степень защиты от внешней среды |
IP 65, IP 67 |
|
Диапазон рабочих температур |
от -20 до +80 С / от -40 до +80 С |
|
Допустимая нагрузка на вал |
Аксиальная 50 Н Радиальная 80 Н |
| Масса | около 0,13 кг |
| Удар |
1000 м/с2 (6 м/с) |
| Вибрация |
300 м/с2 (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
до 16384 |
Инкрементальные программируемые энкодеры WDGN 36E от Wachendorff
Особенности модели:- Благодаря высококачественной электронике можно настроить любое количество импульсов до 16384 через NFC.
- Класс защиты IP67, уплотнение вала IP65.
- Высокая выходная частота до 1 МГц.
- Защита от обратной полярности и защита от короткого замыкания при напряжении от 4,75 до 32 В.
| В наличии : | Нет |
Чертеж WDGN 36E
271.37 КБ
Описание WDGN 36E
897.61 КБ
Описание WDGN 36E(1)
898.34 КБ
