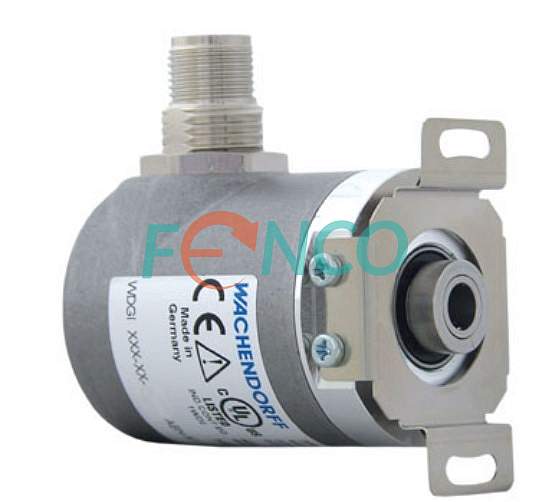

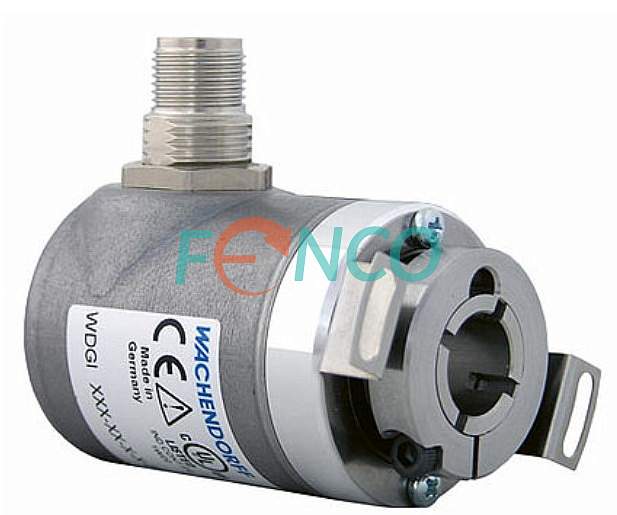

Программируемый энкодер WDGP 36E Wachendorff
Артикул:
WDGP 36E Wachendorff
Замена программируемых энкодеров WDGP 36E производителя Wachendorff
Подробнее
Под заказ
Описание
Характеристики датчика WDGP 36E
| Диаметр корпуса | 36 мм |
| Тип фланца | Упругий элемент |
|
Тип вала |
Глухой полый вал |
| Диаметр вала |
6 мм, 6,35 мм / 8 мм, 10 мм, 12 мм, 14 мм, 15 мм |
| Напряжение питания |
4,75…32 В |
| Тип выходного сигнала |
HTL / TTL / RS422 |
| Тип соединителя | Кабель или разъем |
| Вывод соединителя | Аксиально или радиально |
|
Степень защиты от внешней среды |
IP 65, IP 67 |
|
Диапазон рабочих температур |
от -20 до +80 С / от -40 до +85 С |
|
Допустимая нагрузка на вал |
Аксиальная 50 Н Радиальная 80 Н |
| Масса | около 0,13 кг / 0,16 кг |
| Удар |
1000 м/с2 (6 м/с) |
| Вибрация |
50 м/с2 (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
до 16384 |
Инкрементальные программируемые угловые энкодеры WDGP 36E от Wachendorff
Особенности модели:- Благодаря качественной электронике доступно любое количество импульсов до 16384.
- Класс защиты IP67, на входе вала IP65.
- Высокая выходная частота до 1 МГц.
- Защита от обратной полярности и защита от короткого замыкания при напряжении от 4,75 до 32 В.
| В наличии : | Нет |
Чертеж WDGP 36E
421.39 КБ
Описание WDGP 36E
848.75 КБ
Описание WDGP 36E(1)
871.29 КБ
