HS45 Nidec Avtron

Общее описание HS45 Nidec Avtron

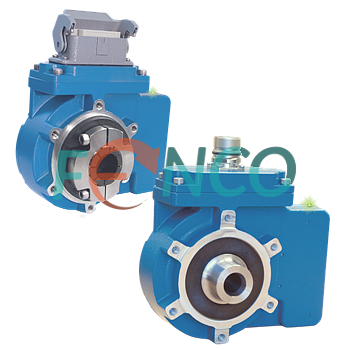

Инкрементальный угловой энкодер HS45 разработан для применения в тяжелых условиях. Подходит для замены Heavy-Duty энкодеров Leine & Linde 861, 862 и 865; Hubner HOG8, 9, 10 и др. В стандартном исполнении имеет полый вал с диаметром от 16 до 30 мм. Работает в широком диапазоне температур, обладает высокой степенью защиты (IP65, для электроники - IP67) и превосходной устойчивостью к ударам и вибрации. Выходной сигнал TTL или HTL. Разрешение до 5000 имп/об. Доступно исполнение с двумя выходными сигналами.

Датчик HS45 Nidec Avtron. Особенности конструкции

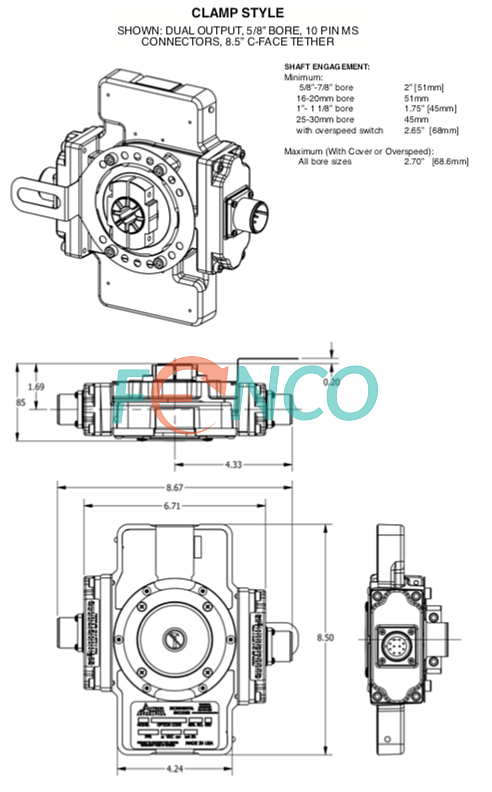

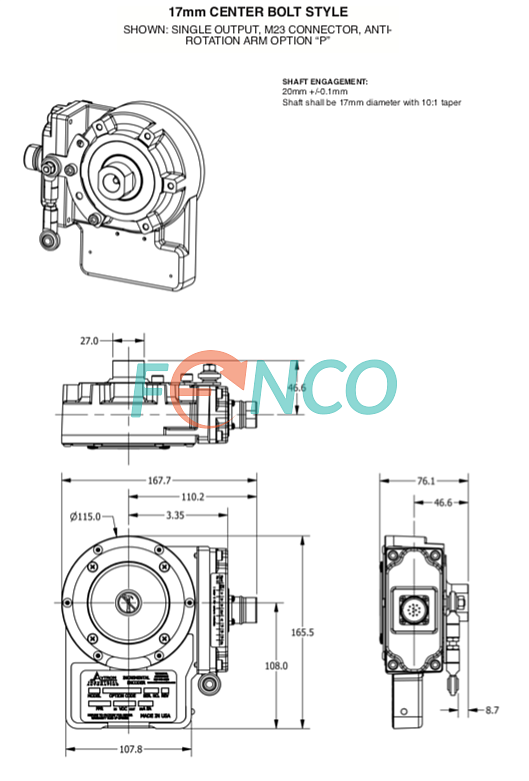

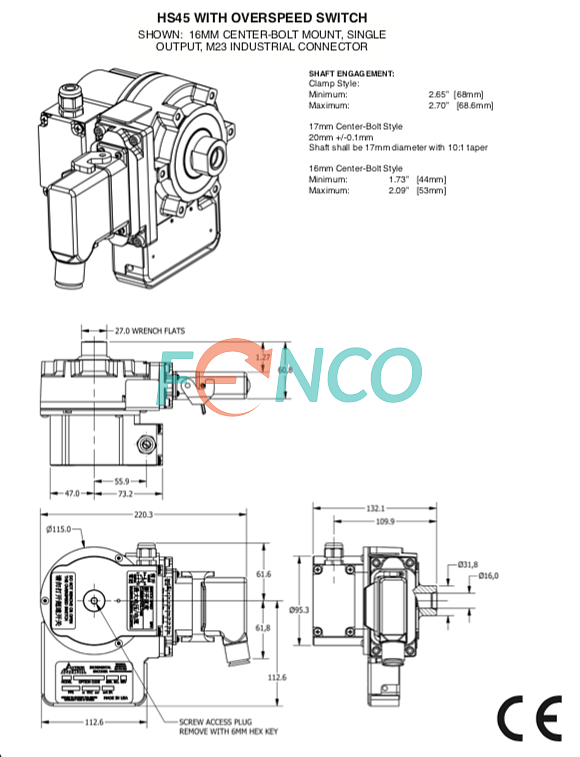

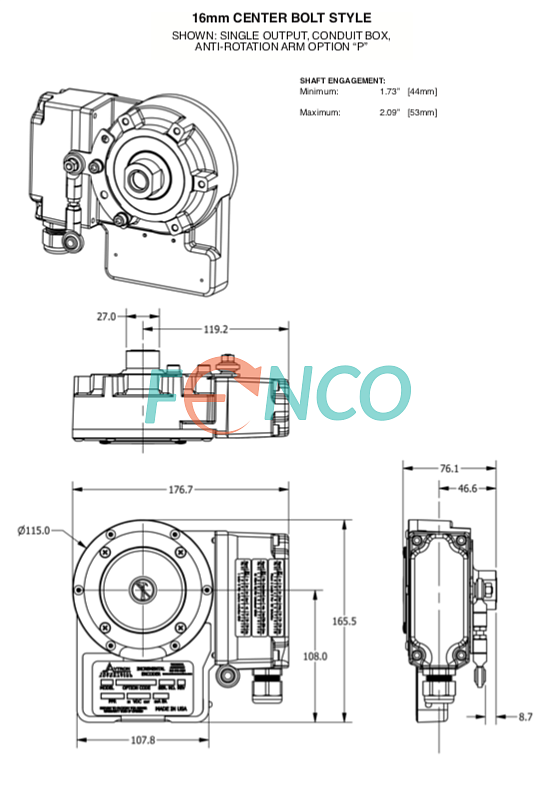

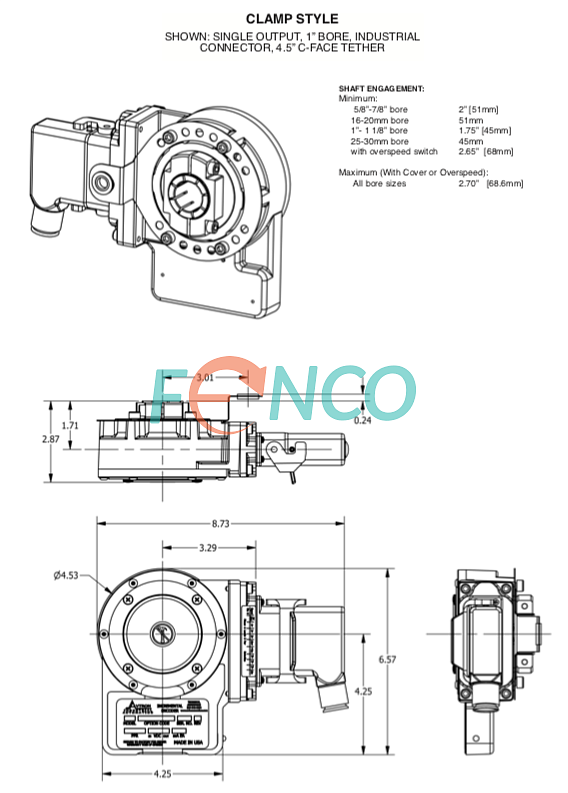

Энкодер представлен в различных исполнениях отличающихся габаритами и способом монтажа. Подробнее с габаритными размерами можно ознакомиться в разделе Чертежи. В стандартном исполнении имеет полый вал диаметром от 16 до 30 мм. Опционально возможно исполнение с коническим валом 1:10 диаметром 17 мм. Для крепления энкодера в коде заказа могут быть предусмотрены упругий элемент и противоповоротный кронштейн. К заказу доступны исполнения с разнообразием разъемов и кабельных вводов, в том числе исполнение с двумя радиальными разъемами для двух отдельных выходных сигналов. Энкодер снабжен светодиодным индикатором состояния.

Электрические параметры, выходные интерфейсы, разрешающая способность

Имеет универсальный расширенный диапазон питающего напряжения от 5 до 24 В. Выходной сигнал - HTL или TTL. Доступно исполнение с двумя независимыми выходными сигналами. Выбор разрешений датчика из ряда до 5000 имп/об. Имеет защиту от короткого замыкания и неправильного подключения.

Применение HS45 Nidec Avtron

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный угловой энкодер HS45 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
