Энкодер VLS-80 Netzer

Общее описание VLS-80 Netzer

Абсолютный емкостной энкодер VLS-80 - модульный датчик без подшипников и корпуса. Платы датчика выполнены в виде колец с общей высотой 6,6 мм, что облегчает его интеграцию в устройства с ограниченным пространством. Ротор энкодера предназначен для установки на вал диаметром 35 мм. Энкодер работает в широком диапазоне температур от - 40°С до +105°С, с возможностью расширения диапазона до - 40°С до +125°С при определенных условиях. Выходные сигналы могут быть SSI или BiSS-C. Разрешение энкодера до 21 бит. Точность системы составляет ±0.006°.

Угловой энкодер VLS-80 Netzer. Особенности конструкции

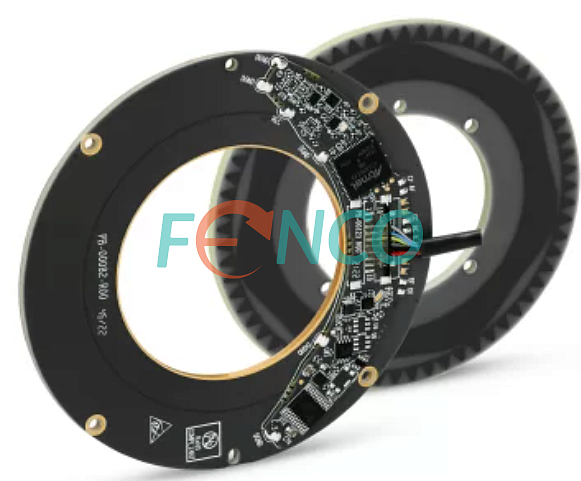

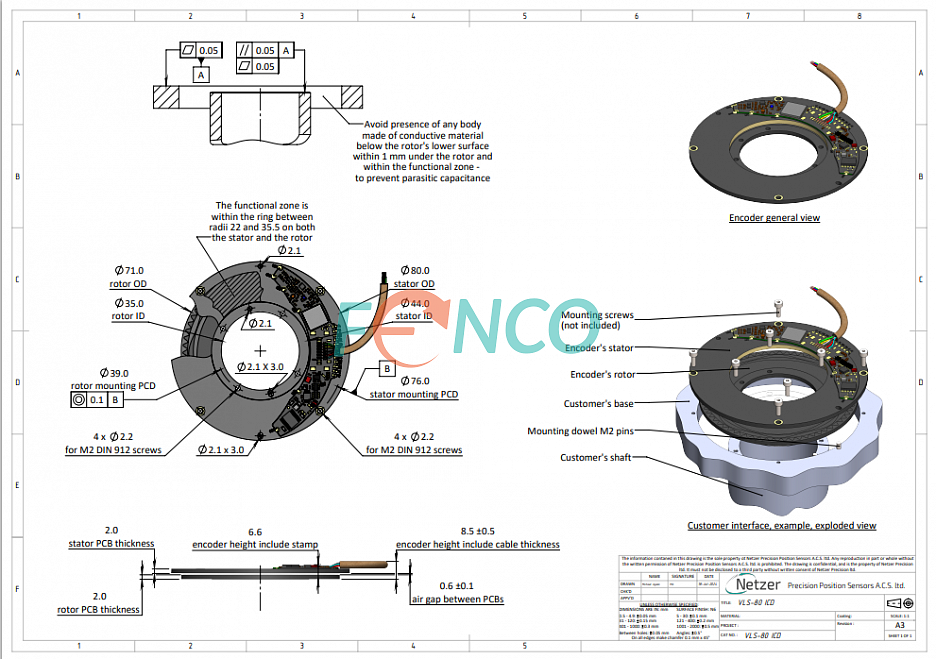

Энкодер VLS-80 характеризуется бесконтактным принципом работы и состоит из двух плат: статора и ротора. Габариты датчика соответствуют общепромышленным стандартам: диаметр - 80 мм, высота - 6,6 мм. Энкодер имеет полый вал с внутренним диаметром ротора 35 мм, без подшипникового узла и корпуса. При монтаже необходимо оставить зазор между ротором и статором в 0,6 мм. Подключение к электрической сети осуществляется через разъем на плате статора.

Электрические параметры, выходные интерфейсы, разрешающая способность.

Напряжение питания - 5 В ± 5%. Разрешение энкодера в стандартном исполнении - 19 или 21 бит. Возможные интерфейсы вывода сигнала: BiSS-C или SSI, двоичный код.

Применение VLS 80 Netzer:

Емкостной кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить абсолютный емкостной кольцевой энкодер VLS-80 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
