Энкодер VLX-25 Netzer

Общее описание VLX-25 Netzer

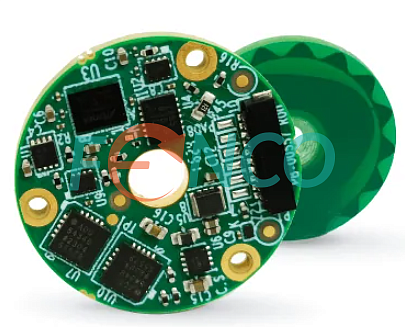

Абсолютный емкостной энкодер модели VLX-25 отличается модульной конструкцией, не имеющей подшипникового узла и корпуса. Его платы выполнены в виде колец с общей высотой 6,3 мм, что делает его идеальным для интеграции в устройства с ограниченным пространством. Ротор данного энкодера предназначен для установки на вал диаметром 2,2 мм и функционирует в температурном диапазоне от -40°С до +85°С. Выходные сигналы могут быть представлены в формате SSI или BiSS, с разрешением до 19 бит. Точность работы системы составляет до ±0,035°.

Угловой энкодер VLX-25 Netzer. Особенности конструкции

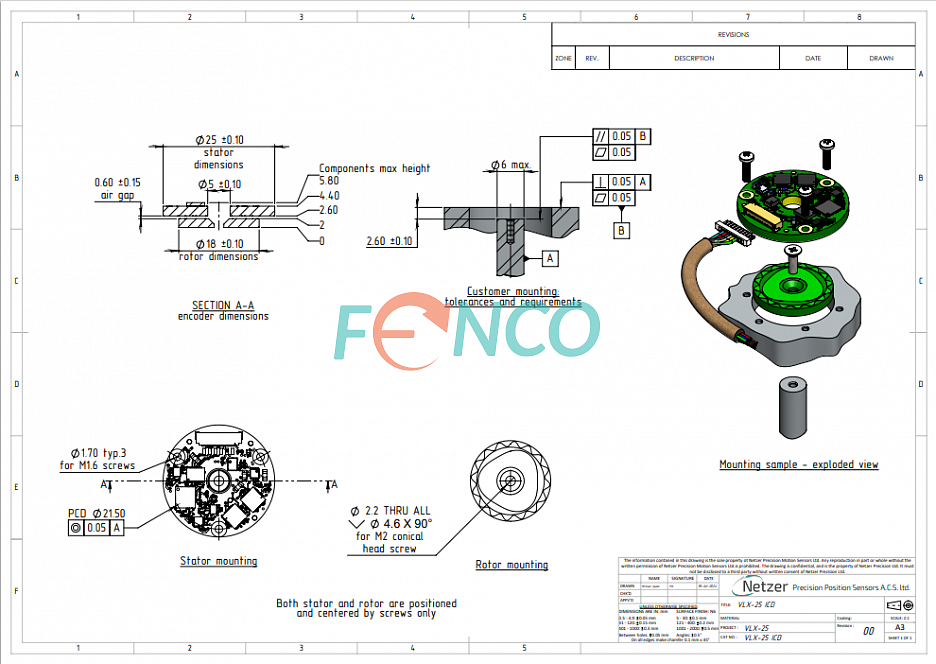

Энкодер VLX-25 работает на основе бесконтактного принципа и состоит из двух основных частей: статора и ротора. Его габариты соответствуют общепромышленным стандартам, с диаметром 25 мм и высотой 6,3 мм. Конструкция включает полый вал, имеющий внутренний диаметр 2,2 мм. Отсутствие подшипникового узла и корпуса позволяет уменьшить размеры устройства. При монтаже энкодера необходимо обеспечить зазор в 0,6 мм между ротором и статором. Электрическое соединение осуществляется через разъем, расположенный на плате статора.

Электрические параметры, выходные интерфейсы, разрешающая способность

Энкодер работает при напряжении питания 5 В. В стандартном исполнении его разрешение составляет 17 или 19 бит. Возможные интерфейсы для вывода сигнала включают BiSS-C и SSI, а также двоичный код.

Применение VLX-25 Netzer

Емкостной кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить абсолютный емкостной кольцевой энкодер VLX-25 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
