Энкодер MSK210 + ring SIKO
TTL или Push-Pull
Артикул:
MSK210 + ring SIKO

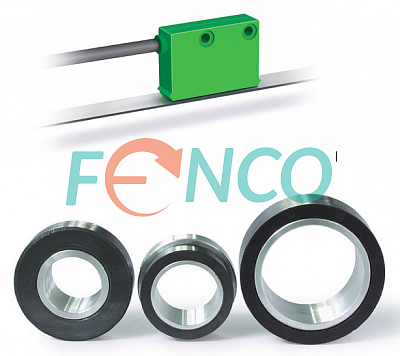

Инкрементальный магнитный кольцевой энкодер MSK210
Считывающая головка MSK200/1 + кольцо MBR200, MR200 или MRS200
Подробнее
Под заказ
Под заказ
*/?>
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.
Описание
Общее описание MSK210 SIKO
Инкрементальный магнитный кольцевой энкодер MSK210 состоит из компактной считывающей головки и шкалы (MBR200, MR200 или MRS200), выполненной в виде магнитного кольца с нанесенными магнитными полюсами длиной 2 мм. Считывающая головка работает в широком диапазоне температур, имеет степень защиты от окружающих воздействий - IP67 и обладает высокой стойкостью к механическим ударам и вибрации. Точность энкодера до ±0.05°. Считывающая головка энкодера MSK210 в комплекте с магнитной лентой MB200/1 может быть использована в качестве линейного энкодера.
Кольцевой энкодер MSK210 SIKO. Особенности конструкции

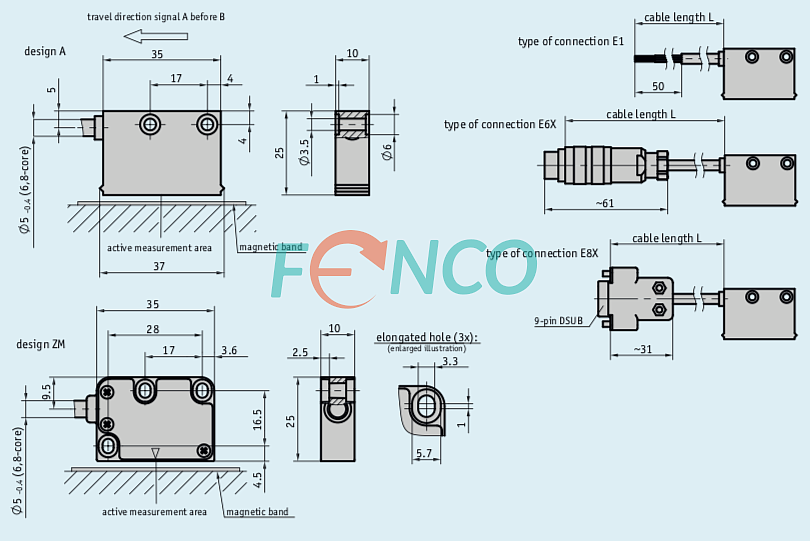

Бесконтактный энкодер состоит из считывающей головки и шкалы, выполненной в виде магнитного кольца. Считывающая изготовлена из пластика зеленого цвета. Энкодер комплектуется магнитными кольцами MBR200 или MRS200 без монтажного фланца или магнитным кольцом MR200 на монтажном фланце. Кольца MBR200 имеют ширину 9,7 мм и ассортимент моделей с внешним диаметром из диапазона от 32,7 до 146,7 мм с количеством магнитных полюсов от 50 до 230. Кольца MRS200 имеют ширину 10 мм, толщина кольца - 1,85 мм, внешний диаметр 229,4 или 437,3 мм, количество магнитных полюсов - 360 или 686. Кольца MR200 поставляются на монтажном фланце шириной 18 или 40 мм с внешним диаметром от 32,3 до 69,5 мм, количество магнитных полюсов - 50, 64 или 100. Магнитное кольцо может быть заказано с нулевой меткой или без нее. Периодический референтный сигнал может быть сформирован считывающей головкой (предусматривается в коде заказа) с шагом магнитного полюса - 2 мм. Максимальный зазор между кольцом и головкой - 0,8 мм. Конструктивное исполнение головки - с кабелем длиной до 20 м, с разъемом или без него.
Электрические параметры, выходные интерфейсы, разрешающая способность
Напряжение питания энкодера - 24 В или 5 В. Выходной сигнал - Push-Pull, TTL (A,/A,B,/B,Z,/Z) или TTL (A,B,Z,) Выбор разрешений из ряда до 25 мкм.
Применение MSK210 SIKO
Магнитный кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- деревообрабатывающем оборудовании
- металлорежущем оборудовании
- обработке камня
- текстильной промышленности
- пищевой промышленности
- упаковочном оборудовании
- и др.
Купить инкрементальный магнитный кольцевой энкодер MSK210 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
| Бренд : | SIKO GmbH |
| Модель : | MSK210 |
| Точность : | ±0,05° |
| Метод измерения : | инкрементальный |
| Технология считывания : | магнитная |
| Тип продукции : | кольцевой энкодер |
| Сертификация : | EMC |
| Тип выходного сигнала / Выходной интерфейс : | TTL или Push-Pull |
| Разрешение : | до 25 μm |
| Период сигнала : | 2 мм (для 1Vpp) |
| Напряжение питания : | 24 VDC ±20 % или 5 VDC ±5 % |
| Ток потребления : | ≤ 75 mA (под нагрузкой) |
| Максимальная механическая скорость : | зависит от выбора кольца, см. описание |
| Тип соединителя : | кабель или кабель с разъемом |
| Диапазон рабочих температур : | от -10ºC до +70ºC |
| Степень защиты от внешней среды : | IP67 |
| Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² (5 Гц…150 Гц) |
| Ударное ускорение (t = 11 мс) : | 500 м/с² |
| Материал : | зеленый пластик |
| Зазор между шкалой и головкой : | до 0,8 мм |
| Индикатор (Светодиод) состояния : | есть |
| Модель шкалы : | MBR200, MR200 или MRS200 |
| Тип шкалы : | гибкое магнитное кольцо или магнитное кольцо на фланце |
| Ширина шкалы : | 9,7 мм или 10 мм |
| Толщина шкалы : | 1 мм или 1,85 мм (кольцо без фланца) |
| Способ крепления шкалы : | клеевое соединение |
| Внешний диаметр шкалы : | MBR - от 32,7 до 146,7 мм; MR - 32,3 или 41,2 или 64,14 мм; MRS - 229,4 или 437,3 мм |
| Количество полюсов шкалы : | MBR - от 50 до 230; MR - 50, 64 или 100; MRS - 360 или 686 |
| Внутренний диаметр шкалы : | MBR - от 144,7 до 354,74 мм; MRS - 225,69 или 433,56 мм |
| Максимальная длина шкалы : | 100 м |
| Под заказ : | Да |
Описание Энкодер MSK210 Siko
306.62 КБ
Описание Шкала энкодера MBR200 Siko
193.32 КБ
Описание Кольцо энкодера MR200 Siko
341.26 КБ
Описание Кольцо энкодера MRS200 Siko
195.32 КБ
