MSK5000 + ring SIKO

Общее описание MSK5000 SIKO

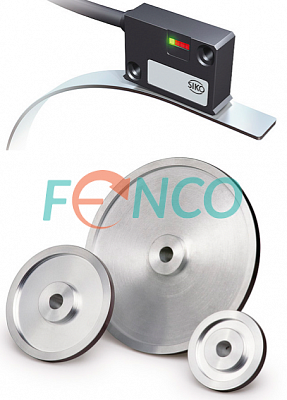

Инкрементальный магнитный кольцевой энкодер MSK5000 состоит из компактной считывающей головки и шкалы (MBR500 или MR500), выполненной в виде магнитного кольца с нанесенными магнитными полюсами длиной 5 мм. Считывающая головка работает в широком диапазоне температур, имеет степень защиты от окружающих воздействий - IP67 и обладает высокой стойкостью к механическим ударам и вибрации. Максимальное разрешение - 200000 имя/об, точность системы - 0,1°. Считывающая головка энкодера MSK5000 в комплекте с магнитной лентой MB500/1 может быть использована в качестве линейного энкодера.

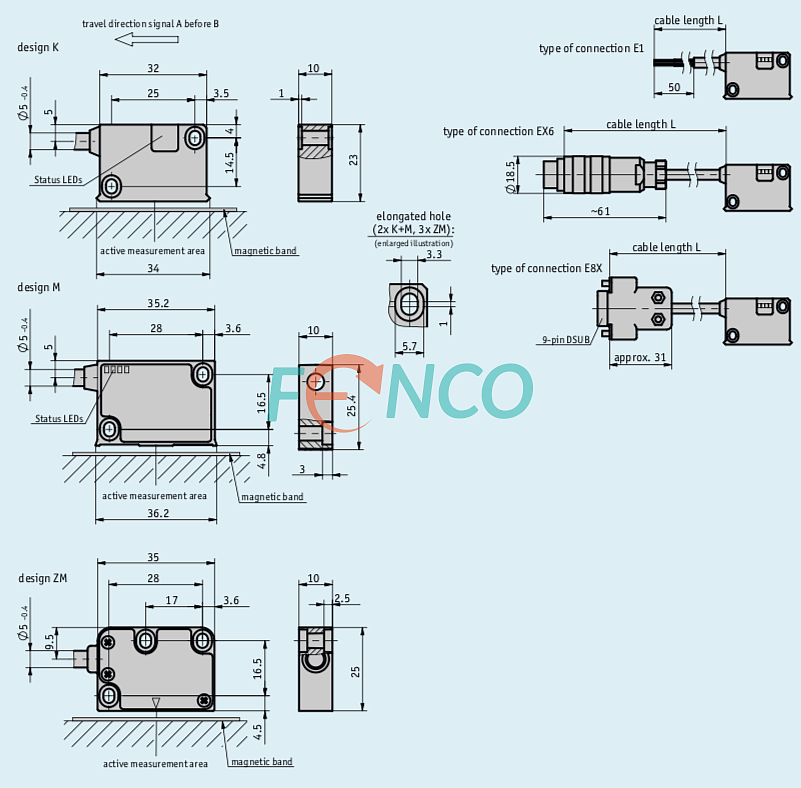

Кольцевой энкодер MSK5000 SIKO. Особенности конструкции

Бесконтактный энкодер состоит из считывающей головки и шкалы, выполненной в виде магнитного кольца. Считывающая головка может быть изготовлена из пластика ABS или маталла. Считывающая головка в металлическом корпусе может быть оснащена светодиодным индикатором состояния (определяется в коде заказа). Энкодер комплектуется магнитным кольцом MBR500 без монтажного фланца или магнитным кольцом MR500 на монтажном фланце. Кольца MBR500 имеют ширину 9,7 мм и ассортимент моделей с внешним диаметром из диапазона от 59,5 до 301,4 мм с количеством магнитных полюсов от 36 до 188 соответственно. MR500 поставляются на монтажном фланце, внешний диаметр 102, 153 или 255 мм, внутренний - до 35 мм (стандартно - 20 мм), количество магнитных полюсов - 64, 96 или 160. Магнитное кольцо может быть заказано с нулевой меткой или без нее. Периодический референтный сигнал может быть сформирован считывающей головкой (предусматривается в коде заказа) с шагом магнитного полюса - 5 мм. Максимальный зазор между кольцом и головкой - 2 мм. Конструктивное исполнение головки - с кабелем до 20 метров, с разъемом или без.

Электрические параметры, выходные интерфейсы, разрешающая способность

Имеет универсальный расширенный диапазон питающего напряжения - 6,5 - 30 В, или 5 В. Выходной сигнал - Push-Pull или TTL (A,/A,B,/B,Z,/Z). Разрешение энкодера до 200000 имп/об.

Применение MSK5000 SIKO

Магнитный кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный магнитный кольцевой энкодер MSK5000 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
