HC20 Dynapar

----

TTL или Open Collector + коммутация

Артикул: HC20 Dynapar

Инкрементальный угловой энкодер HC20

Компактный инкрементальный энкодер HC20 Dynapar для серводвигателей

Подробнее

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.

Цены

Название	Артикул	Цена	В наличии
HC20-2500/0XX0XM6		Цена по запросу	Под заказ	Купить
HC20-2500/0XX0AJ2		Цена по запросу	Под заказ	Купить

Описание

Общее описание HC20 Dynapar

Инкрементальный угловой энкодер HC20 имеет стандартный промышленный размер и исполнение с глухим или сквозным полым валом диаметром 6 или 8 мм, или с конусным валом 9 мм 1:10. Выходной сигнал - TTL или Open Collector + коммутационные сигналы. Разрешение до 2500 имп/об. Работает в широком диапазоне температур, степень защиты от внешних воздействий - IP51.

Датчик HC20 Dynapar. Особенности конструкции

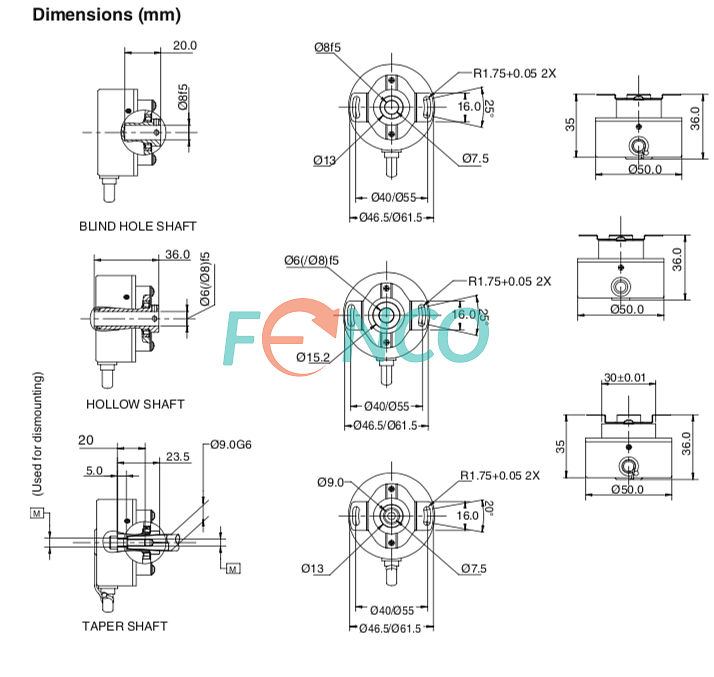

Габарит корпуса 50 мм подходит под общепромышленные требования. Энкодер может поставляться с глухим или сквозным полым валом диаметром 6 или 8 мм. Так же к заказу доступно исполнение с конусным валом 1:10 (9мм). Для компенсации несоосности предусмотрен упругий элемент. Конструктивное исполнение с радиальным выводом кабеля длиной до 2,5 метров.

Электрические параметры, выходные интерфейсы, разрешающая способность

Имеет универсальный расширенный диапазон питающего напряжения - 5 - 26 В, или 5 В. Выходной сигнал - TTL или Open Collector. К заказу доступны исполнения с дополнительными коммутационными сигналами для 4, 6 или 8 полюсов. Коммутационные сигналы могут быть реализованы как дифференциальный сигнал TTL или по схеме c открытым коллектором (Open Collector). Выбор разрешений датчика из ряда от 500 до 2500 имп/об.

Применение HC20 Dynapar

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

серводвигателях
шаговых двигателях
робототехнике
и др.

Купить инкрементальный угловой энкодер HC20 Dynapar можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.

Бренд :	DYNAPAR
Модель :	HC20
Точность :	±40'
Метод измерения :	инкрементальный
Технология считывания :	оптическая
Тип продукции :	датчик обратной связи
Сертификация :	CE, ROHS
Тип выходного сигнала / Выходной интерфейс :	TTL или Open Collector + commutation
Разрешение :	до 2500 имп/об
Напряжение питания :	5 VDC ± 10% или 5…26 VDC
Ток потребления :	≤ 150 mA
Максимальная рабочая скорость (выходная частота) :	500 кГц
Максимальная механическая скорость :	2000 об/мин
Диаметр корпуса, мм :	50
Тип вала :	сквозной полый или глухой полый вал
Диаметр вала :	Ø 6 или 8 мм
Тип фланца энкодера :	упругий элемент для крепления
Тип соединителя :	кабель
Вывод соединителя :	радиальный
Диапазон рабочих температур :	от 0ºC до +120ºC
Степень защиты от внешней среды :	IP51
Вибрационное ускорение (от 55 до 2000 Гц) :	2,5G
Ударное ускорение (t = 11 мс) :	100G (6 мс)
Под заказ :	Да

Описание Энкодер HC20 Dynapar 531.69 КБ
