RMC22 RLS

Общее описание RMC22 RLS

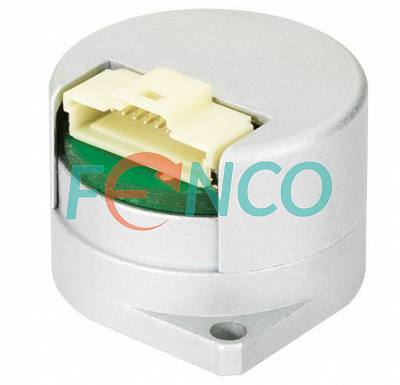

Инкрементальный бесконтактный магнитный угловой энкодер RMC22 имеет бесподшипниковую модульную конструкцию и миниатюрный размер. Датчик выполнен в корпусе 22 мм и комплектуется магнитным актуатором для посадки на вал диаметром 3 мм или для встраивания в вал диаметром 6 мм. Разрешение до 4096 имп/об, точность до ±0.5°. Работает в широком диапазоне температур, степень защиты от внешних воздействий - IP40. Благодаря своим характеристикам является прекрасным решением для применения в качестве датчика обратной связи. Выходной сигнал - 1Vpp или TTL + коммутационный сигнал (до 8 пар полюсов).

Датчик RMC22 RLS. Особенности конструкции

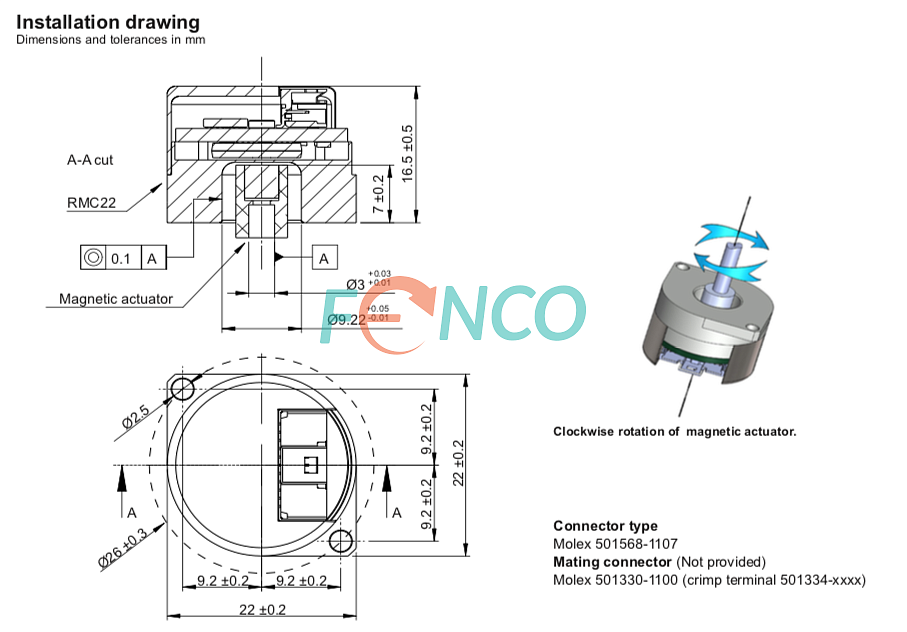

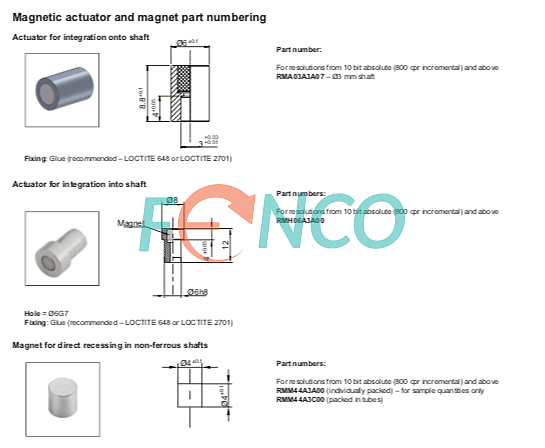

Энкодер имеет миниатюрный размер и модульную конструкцию без подшипникового узла. Диаметр корпуса - 22 мм. Диаметр магнитного актуатора - 4, 6 или 8 мм. К заказу доступны актуаторы для посадки на вал диаметром 3 мм или для встраивания в вал диаметром 6 мм. Предельная механическая скорость - 30000 об/мин. В стандартном исполнении датчик радиальный разъем Molex для электрического подключения. Ответная часть заказывает отдельно.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания энкодера - 5 В. Выходной сигнал - синус по напряжению 1Vpp или TTL + коммутационный сигнал. Выбор разрешений энкодера из ряда до 4096 имп/об для TTL сигнала. 1 синусоида на оборот при сигнале sin/cos.

Применение RMC22 RLS

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный угловой энкодер RMC22 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
