ЛИР-14 СКБ ИС

Общее описание ЛИР-14 СКБ ИС

Инкрементальный оптический линейный энкодер со штоком ЛИР-14 (иначе преобразователь со штоком или измеритель со штоком) с разрешением до 0,1 мкм построен на современной элементной базе и рассчитан на измерение длин до 20 мм. Данный преобразователь является современным и более точным аналогом микронного индикатора часового типа (измерительной головки). Дискретность отсчета до 0,1 мкм. Точность до +/- 0,5 мкм.

Линейный энкодер со штоком ЛИР-14 СКБ ИС. Особенности конструкции

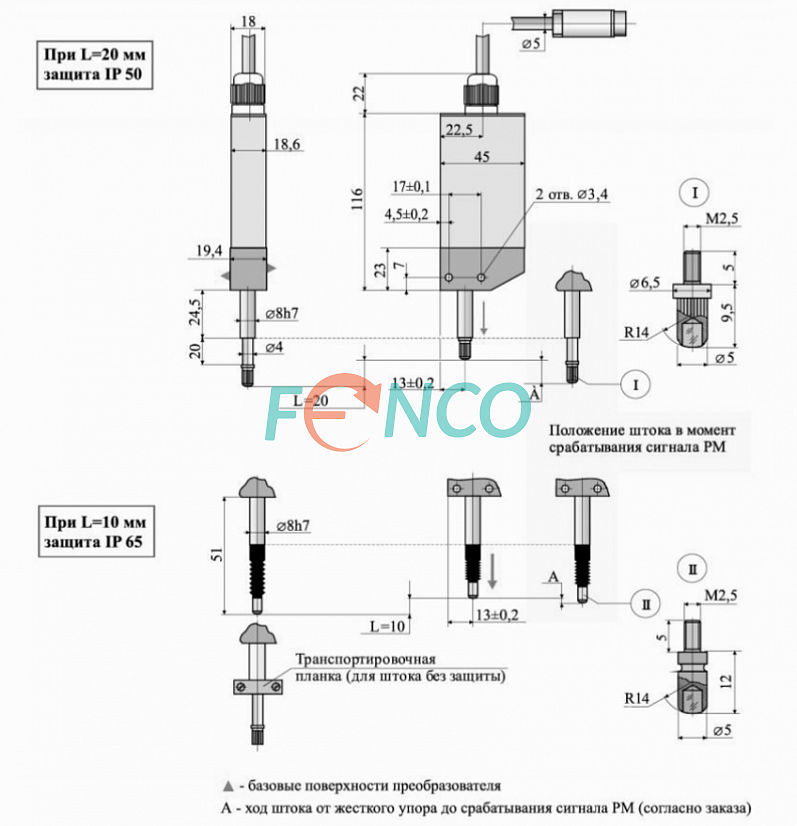

Конструкция основана на подпружиненной линейной направляющей со стеклянной растровой шкалой, с которой жестко связан шток с корундовым наконечником. Измеритель имеет два исполнения: с ходом штока 10 и 20 мм, и поставляется с эластичной манжетой (степень защиты IP65) или без нее (IP50) соответственно.

В стандартном исполнении поставляется с кабелем длиной 1,5 или 3 метра, с разъемом на конце или без разъема. Вывод кабеля с противоположной штоку стороны.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания - 5 В. Выбор разрешений линейного энкодера из ряда до 0,1 мкм. Возможные выходные сигналы: TTL, синус по напряжению 1 Vpp или токовый синусоидальный 11 μА (11 мкА). Может поставляться с одной референтной меткой посередине шкалы или в определенном заказчиком положении, или без метки.

Применение ЛИР-14 СКБ ИС

Линейный энкодер со штоком применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный оптический линейный энкодер со штоком ЛИР-14 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
