Магнитный линейный преобразователь перемещений ЛИР-МИ3

Общее описание ЛИР-МИ3

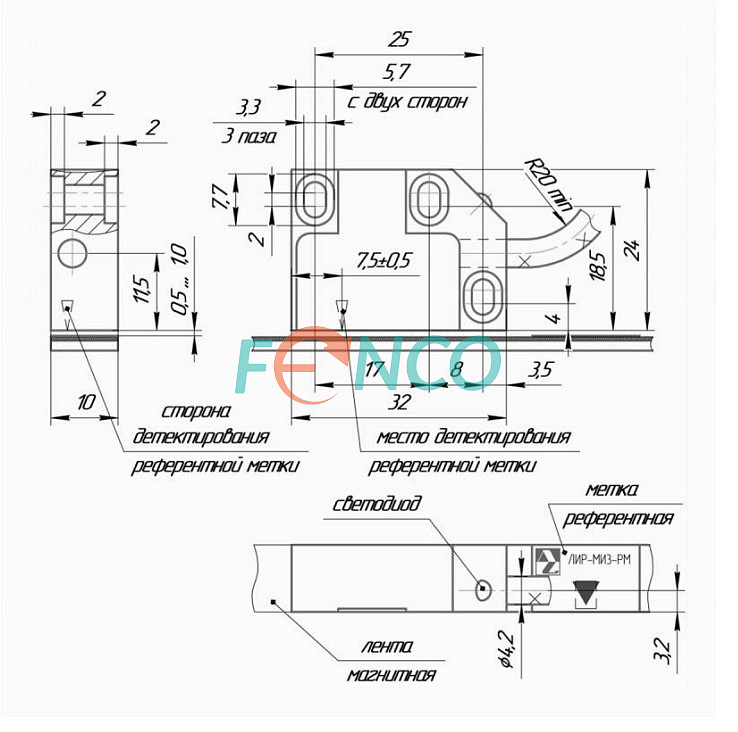

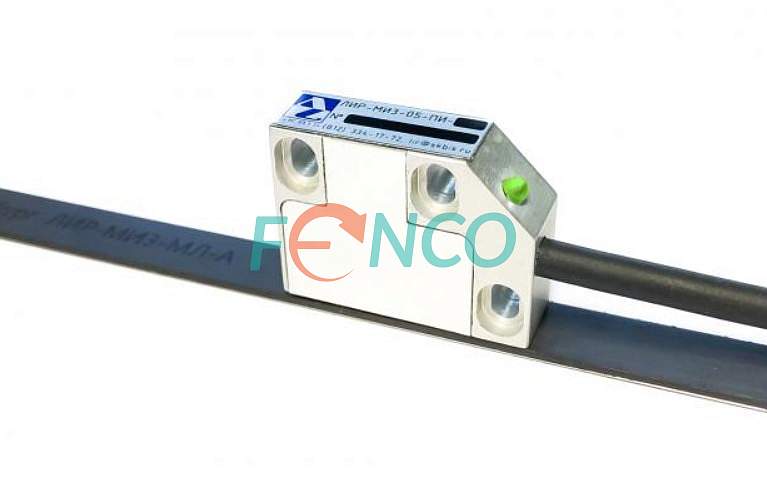

Инкрементальный магнитный линейный энкодер ЛИР-МИ3 (иначе линейка или линейный преобразователь) является полным аналогом системы LM10 фирмы RLS. Состоит из компактной считывающей головки и магнитной шкалы ЛИР-МИ3-МЛ с нанесенными с шагом 2 мм магнитными полюсами, выполненной в виде самоклеющейся ленты. Длина магнитной шкалы может достигать 100 метров. Электроника считывающей головки выполняет интерполяцию сигналов от датчиков Холла для обеспечения требуемой разрешаемой способности. Считывающая головка со степенью защиты IP65 обладает стойкостью к механическим ударам, вибрации и давлению. Магнитная лента поставляется в комплекте с защитной фольгой.

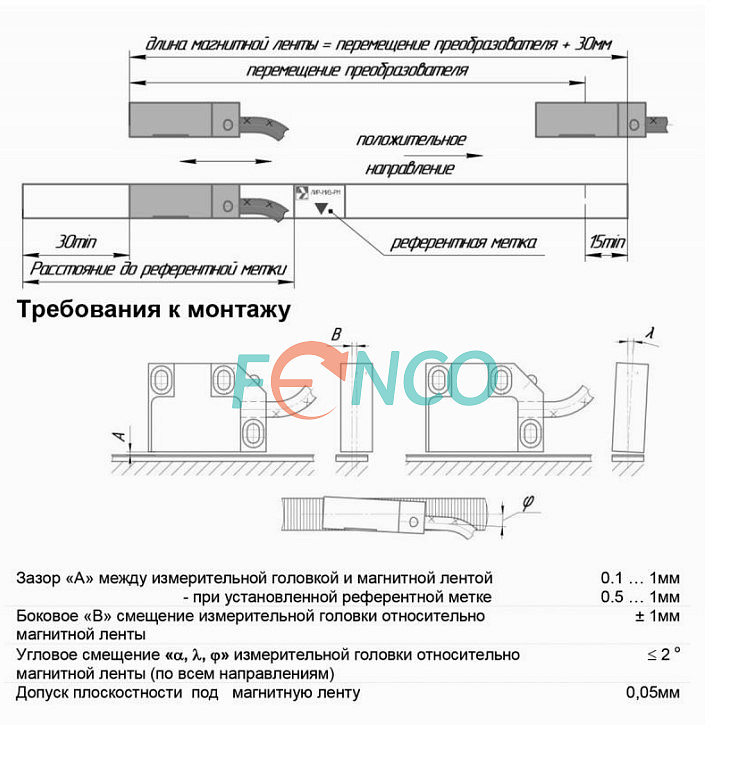

При работе считывающая головка перемещается без контакта со шкалой на расстоянии 0,5-1,0 мм. На считывающей головке имеется двухцветный светодиод для индикации работы и отображения ошибок считывания магнитной шкалы. Для упрощения установки ленты по месту или дополнительной ее защиты от механического воздействия и попадания масла и СОЖ, предлагаем алюминиевый защитный профиль, который также может служить и подложкой, т.е. базой под ленту. Лента требуемой длины и профиль заказываются отдельными позициями.

Электрические параметры, выходные интерфейсы, разрешающая способность

Выходные сигналы типа прямоугольные импульсы (ПИ) TTL при напряжении питания +5 В или ПИ HTL для варианта с питанием от +10 до 30В, с дискретностью от 1 мкм до 50 мкм.

Комплектующие линейного магнитного энкодера

Применение ЛИР-МИ3

Магнитный лиинейный энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный магнитный линейный энкодер ЛИР-МИ3 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
