HD20 энкодер NorthStar Dynapar
Инкрементальный угловой энкодер HD20
Инкрементальный угловой энкодер HD20 для тяжелых условий эксплуатации
Подробнее
Под заказ
Под заказ
*/?>
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.
Описание
Общее описание HD20 NorthStar Dynapar
Инкрементальный угловой энкодер HD20 разработан для применения в тяжелых условиях и взрывоопасных средах. В стандартном исполнении имеет цельный вал диаметром 10 мм или 3/8". Выходной сигнал TTL, Push-Pull или Open Collector (OC). Разрешение до 3600 имп/об. Доступно исполнение с двумя выходными сигналами. Работает в широком диапазоне температур, обладает высокой степенью защиты от окружающих воздействий - IP67 и превосходной устойчивостью к ударам и вибрации. Оптический энкодер имеет небьющийся кодовый диск. Данный продукт сертифицирован для применения во взрывоопасных средах, сертификат ATEX для зон №1 и №21.
Датчик HD20 NorthStar Dynapar. Особенности конструкции

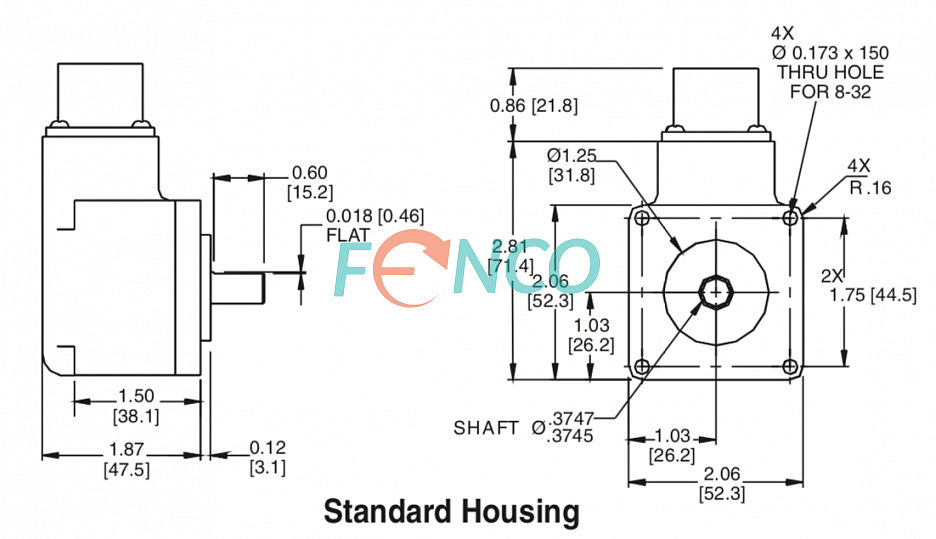

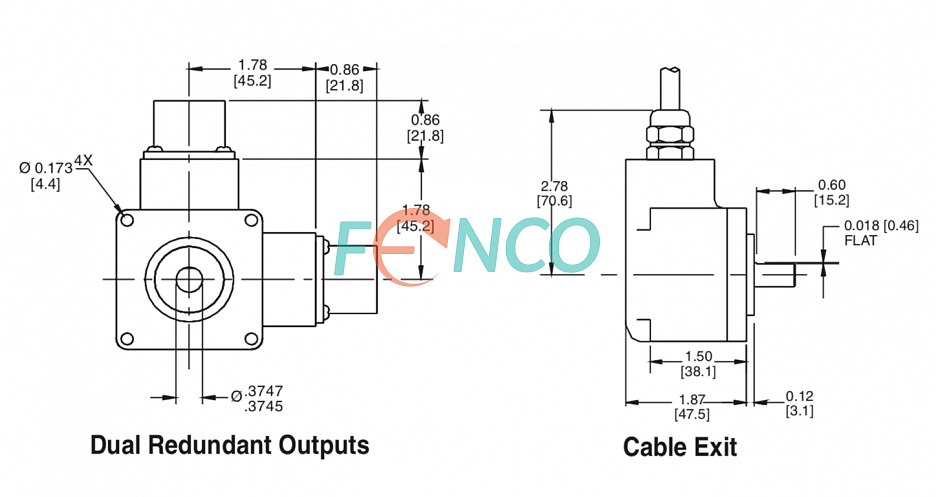

Корпус квадратного сечения со стороной 52,3 мм удовлетворяет общепромышленным требованиям. Материал корпуса - анодированный алюминий, нержавеющая сталь или никелевое покрытие. В стандартном исполнении имеет квадратный фланец и цельный вал диаметром 10 мм или 3/8". Конструктивное исполнение с радиальным разъемом или кабельным выводом. В исполнении с двумя выходными сигналами энкодер оснащается двумя радиальными разъемами (6, 7 или 10 pin). К заказу доступны ответные части разъемов.
Электрические параметры, выходные интерфейсы, разрешающая способность
Имеет универсальный расширенный диапазон питающего напряжения от 7 до 26 В или 5 В. Выходной сигнал - TTL (A,/A,B,/B,I,/I), Push-Pull или Open Collector. Доступно исполнение с двумя независимыми выходными сигналами. Выбор разрешений датчика из ряда до 3600 имп/об. Имеет защиту от короткого замыкания и неправильного подключения.
Применение HD20 NorthStar Dynapar
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- химической промышленности
- нефтяной промышленности
- газовой промышленности
- прокатных станах
- морском оборудовании
- и др.
Купить инкрементальный взрывобезопасный угловой энкодер HD20 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
| Бренд : | NORTHSTAR |
| Модель : | HD20 |
| Метод измерения : | инкрементальный |
| Технология считывания : | оптическая |
| Тип продукции : | взрывобезопасный / ATEX энкодер |
| Сертификация : | CE, ROHS, CSA, ATEX |
| Тип выходного сигнала / Выходной интерфейс : | TTL или Push-Pull или NPN Open Collector |
| Разрешение : | до 3600 имп/об |
| Напряжение питания : | 5 VDC или 7…26 VDC |
| Максимальная рабочая скорость (выходная частота) : | 125 кГц |
| Максимальная механическая скорость : | 6000 об/мин |
| Диаметр корпуса, мм : | 52,3 мм (квадрат) |
| Тип вала : | цельный вал |
| Диаметр вала : | Ø 10 мм или 3/8" |
| Тип фланца энкодера : | квадратный фланец |
| Тип соединителя : | кабель или разъем |
| Вывод соединителя : | радиальный |
| Допустимая аксиальная нагрузка на вал : | 45 кг |
| Диапазон рабочих температур : | от -40ºC до +80ºC |
| Степень защиты от внешней среды : | IP67 |
| Вибрационное ускорение (от 55 до 2000 Гц) : | 20G |
| Ударное ускорение (t = 11 мс) : | 50G |
| Момент трогания ротора : | ≤ 0,018 Н·м |
| Масса, кг : | 0,4 |
| Под заказ : | Да |
Описание Энкодер HD20 Dynapar
393.35 КБ
