MS500 + MB500/1 SIKO

Общее описание MS500 Siko

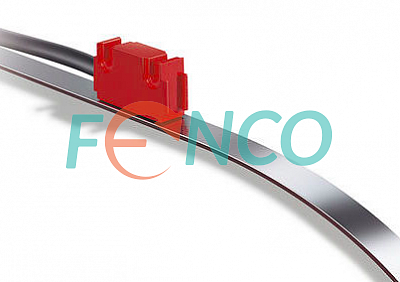

Инкрементальный магнитный линейный энкодер MS500 (иначе линейка или линейный преобразователь) состоит из компактной считывающей головки и магнитной шкалы MB500/1 с нанесенными магнитными полюсами длиной 5 мм. В стандартном исполнении шкала выполнена в виде самоклеящейся ленты шириной 5 или 10 мм. В зависимости от требуемой точности к заказу доступна шкала MB500/1-A-B-0,05 (точность шкалы - ±25 мкм) или MB500/1-A-B-0,1 ( ±50 мкм) максимальной длиной 100 метров. Считывающая головка работает в широком диапазоне температур, имеет степень защиты от окружающих воздействий - IP67, обладает высокой стойкостью к механическим ударам и вибрации. В комплекте с измерительной шкалой MBR500 или MR500 считывающая головка MS500 представляет собой инкрементальный угловой энкодер. Данная головка работает только в составе внешней электроники - дисплеев индикации MA502 или MA506.

Линейный энкодер MS500 Siko. Особенности конструкции

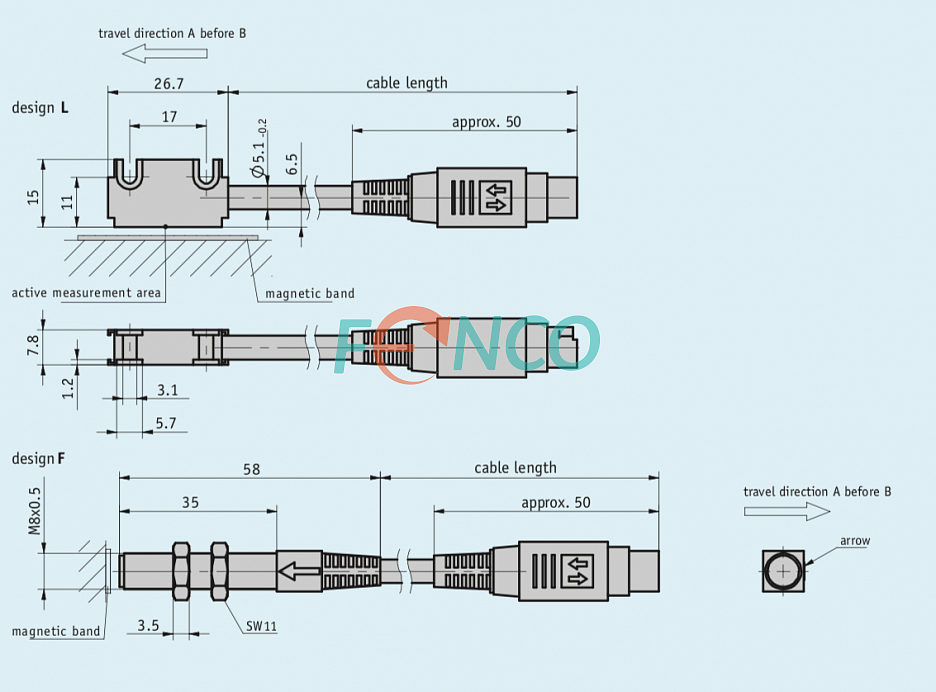

Бесконтактный энкодер состоит из считывающей головки и шкалы, выполненной в виде магнитной ленты. Корпус головки изготовлен из стали или алюминия, имеет красный цвет. Может иметь стандартный прямоугольный конструктив или круглую форму. Энкодер MS500 подключается к устройству цифровой индикации / дисплеям MA502 или MA506, блоком интерфейса AS510/1. Разрешение сигнала с головки выбирается на блоке УЦИ или интерфейса. Лента изготавливается из стали или нержавеющей стали и может комплектоваться защитной фольгой. К заказу доступна магнитная лента с фиксированной, клеящейся (заказной номер 88436) или периодическими референтными (нулевыми) метками, или без меток. Ширина шкалы - 5 или 10 мм. Шкала шириной 5 мм доступна только без нулевых меток. Энкодер доступен в двух конструктивных исполнениях: с прямоугольным корпусом или в корпусе с круглым сечением. Головка комплектуется кабелем длиной до 20 метров, с разъемом для подключения к дисплею. В качестве подложки (базы) под магнитную ленту могут быть использованы алюминиевый защитный (SB) или специальный монтажный (PS или PS1) профили. Для упрощения монтажа предлагаем специальный инструмент - ZB3054.

Электрические параметры, выходные интерфейсы, разрешающая способность

Все электрические параметры (напряжение питания, потребляемый ток, разрешение) определяются типом подключаемого устройства индикации (MA502 или MA506).

Применение MS500 Siko (совместно с дисплеями MA502, MA506, блоком AS510/1)

Магнитный линейный энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный магнитный линейный энкодер MS500 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
